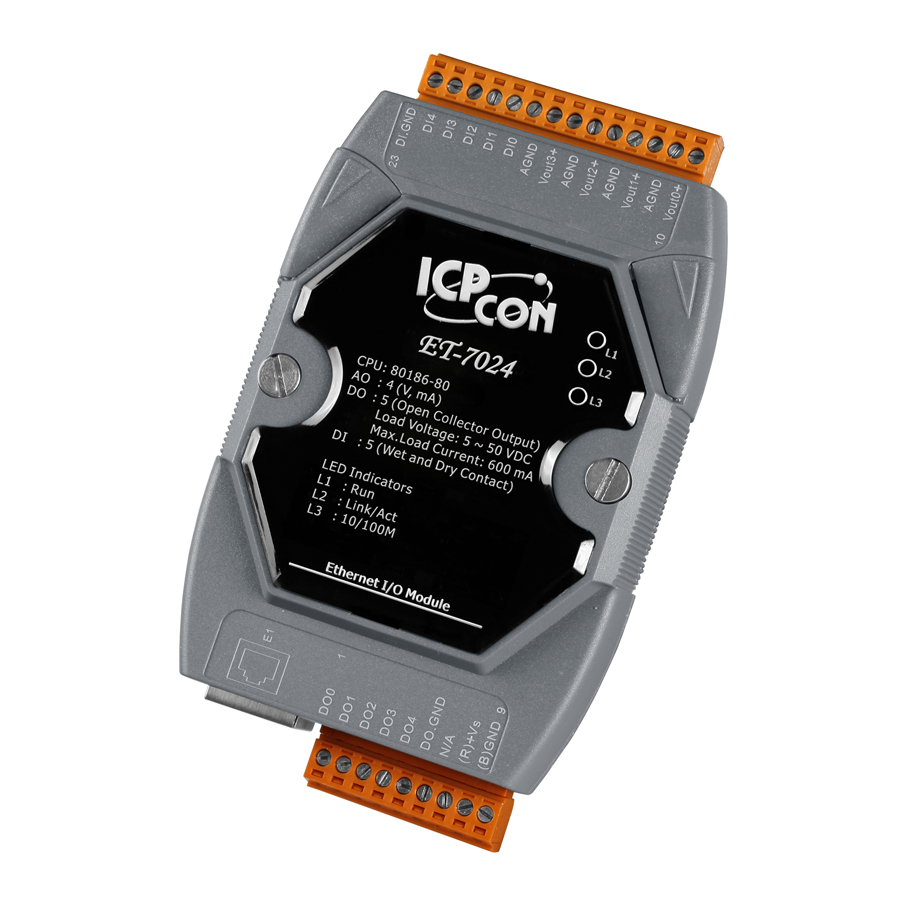

ET-7024 CR Ethernet I/O Module with 4-channels AO, 5-channels DI and 5-channels DO (RoHS)
ICP DAS
Производитель: ICP DAS
Артикул: ET-7024 CR
Под заказ
28 949 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии
Описание
Ethernet-модуль с 4 каналами аналогового вывода, 5 каналами дискретного ввода и 5 каналами дискретного вывода
Основные свойства
-
Порты Ethernet1 x Ethernet 10/100 Base T(X) (разъем RJ45)
-
Количество каналов ЦАП4
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
0 ~ 5 В
±10 В
±5 В -
Диапазон выходных сигналов по току0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером -
Количество каналов дискретного ввода5
-
Количество каналов дискретного вывода5
-
Габаритные размеры, мм123 x 72 x 35
- Параметры связи
-
Порты Ethernet1 x Ethernet 10/100 Base T(X) (разъем RJ45)
-
Порты PoEНет
-
Протоколы EthernetModbus TCP
Modbus UDP
- Аналоговый вывод
-
Количество каналов ЦАП4
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
0 ~ 5 В
±10 В
±5 В -
Диапазон выходных сигналов по току0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером -
Разрешение ЦАП12 бит
-
Точность ЦАП±0.1% от полного диапазона
-
Сопротивление нагрузки500 Ом
-
Нагрузочная способность выхода по напряжению10 В при 20 мА
-
Индивидуальная настройка каналовЕсть
-
Обнаружение обрыва кабеляЕсть, +4 ~ +20 мА
-
Установка безопасного значенияЕсть, настраивается программно
-
Установка значения при подаче питанияЕсть, настраивается программно
- Дискретный ввод
-
Количество каналов дискретного ввода5
-
Тип подключения каналов дискретного вводаВлажный контакт: Source
Сухой контакт: Sink -
Тип каналов дискретного вводаСухой контакт, Влажный контакт
-
Защита от перенапряжения30 В пост.
-
Входное сопротивлениеНет
-
Напряжение в открытом состоянииВлажный контакт: +1 В пост.макс.
Сухой контакт: Замкнут на GND -
Напряжение в закрытом состоянииВлажный контакт: +3.5 ~ +30 В пост.
Сухой контакт: Открытый
- Счетчик
-
Максимальное разрешение счетчика32 бита
-
Максимальная частота входного сигнала100 Гц
-
Минимальная ширина импульса5 мс
- Дискретный вывод
-
Количество каналов дискретного вывода5
-
Тип каналов дискретного выводаТип 'открытый коллектор', изолированный
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал700 мА
-
Напряжение нагрузки+5 ~ +50 В пост.
-
Установка значения при подаче питанияЕсть, настраивается программно
-
Установка безопасного значенияЕсть, настраивается программно
-
Защита от короткого замыканияЕсть
-
Защита от перегрузки1.4 A
-
Защита от перенапряжения60 В пост.
- Функции безопасности
-
Функции безопасностиID
Пароль
Фильтр по IP-адресу
- Светодиодные индикаторы
-
Системные индикаторыЕсть
-
Индикаторы ввода/выводаНет
-
Индикаторы питания по PoEНет
- Требования к электропитанию
-
Потребление тока4.3 Вт макс.
-
Защита от неверной полярностиЕсть
-
Питание через терминальную клеммуЕсть, 10 ~ 30 В пост.тока
-
Питание по PoEНет
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +85
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Защита
-
Напряжение изоляции, В1500
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики2500 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (0.8 сек.), Связь (выбирается программно)
- Программное обеспечение
-
Web-интерфейсЕсть
-
Встроенный web-серверЕсть
-
Возможность парного соединенияЕсть
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиДокументация и ПО на CD
Краткое руководство пользователя
Устройство
Характеристики
| Производитель | ICP DAS |
| Категория | Серия ET-7000 |
| Артикул | ET-7024 CR |
| Мин. заказ | 1 шт |
