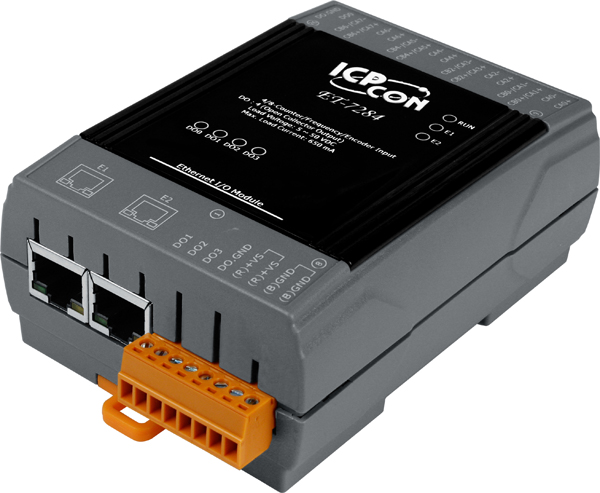

ET-7284 CR Ethernet I/O Module with 4-/8-channel Counter/Frequency/Encoder Input and 4-channel Digital Output (RoHS)

ICP DAS ICP DAS: ET-7284
Производитель: ICP DAS
Артикул: ET-7284
Под заказ
27 325 ₽ с НДС
Мин. заказ1 шт
Срок поставкиУточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Ethernet-модуль с 4/8 каналами ввода со счетчика/энкодера и 4 каналами DO

Основные свойства

  • Тип интерфейса
    Ethernet
  • Порты Ethernet
    2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
  • Количество каналов дискретного вывода
    4
  • Тип каналов дискретного вывода
    Sink
    Тип 'открытый коллектор', изолированный
  • Гальваническая изоляция, кВ
    1,5
  • Габаритные размеры, мм
    120х76х38
  • Параметры связи
  • Тип интерфейса
    Ethernet
  • Порты Ethernet
    2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
  • Порты PoE
    Нет
  • Протоколы Ethernet
    Modbus TCP
    Modbus UDP
  • Магнитная изоляция Ethernet-портов
    1,5 кВ
  • Счетчик
  • Максимальное разрешение счетчика
    32 бита
  • Максимальная частота входного сигнала
    200 кГц
  • Минимальная ширина импульса
    1 мс
  • Дискретный вывод
  • Количество каналов дискретного вывода
    4
  • Количество каналов дискретного вывода
    4
  • Тип каналов дискретного вывода
    Sink
    Тип 'открытый коллектор', изолированный
  • Тип каналов дискретного вывода
    Открытый коллектор, Sink
  • Тип подключения каналов дискретного вывода
    Sink
  • Максимальная нагрузка на канал
    650 мА
  • Напряжение нагрузки
    +5 ~ +50 В пост.
  • Установка значения при подаче питания
    Есть, настраивается программно
  • Установка безопасного значения
    Есть, настраивается программно
  • Защита от короткого замыкания
    Есть
  • Защита от перегрузки
    1.4 A
  • Защита от перенапряжения
    60 В пост.
  • Энкодер/Частотомер/Счетчик
  • Режим счетчика
    Квадрантный, CW/CCW, Импульсный / Направление
  • Разрешение счетчика/энкодера, бит
    32
  • Максимальная частота счета
    200 кГц при 3.5  ~ 10 В пост., 150 кГц при 10 ~ 30 В пост.
  • Хранение подсчитанных значений
    Есть, до 10 лет
  • Предустановленное значение счетчика
    Программируемое
  • Уровень входного сигнала
    уровень логической "1" - +3.5 В. пост. ~ +30 В. пост. уровень "0" - +1 В. пост. Макс.
  • Функции безопасности
  • Функции безопасности
    ID
    Пароль
    Фильтр по IP-адресу
  • Светодиодные индикаторы
  • Системные индикаторы
    Есть
  • Индикаторы ввода/вывода
    Есть
  • Индикаторы Ethernet-портов
    Есть
  • Требования к электропитанию
  • Потребление тока
    4,2 Вт.
  • Защита от неверной полярности
    Есть
  • Питание через терминальную клемму
    Есть, 12 ~ 48 В пост.тока
  • Питание по PoE
    Нет
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90, без образования конденсата
  • Защита
  • Гальваническая изоляция, кВ
    1,5
  • Напряжение изоляции, В
    2500
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Защита от перенапряжения
    ±2 кВ для линии питания
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (0.8 сек.), Связь (выбирается программно)
  • Программное обеспечение
  • Web-интерфейс
    Есть
  • Встроенный web-сервер
    Есть
  • Возможность парного соединения
    Есть
  • Конструктивные свойства
  • Материал корпуса
    Пластик
  • Размеры и вес
  • Габаритные размеры, мм
    120х76х38
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настольный/настенный
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство

Характеристики

ПроизводительICP DAS
КатегорияСерия ET-7200
АртикулET-7284
Мин. заказ1 шт
