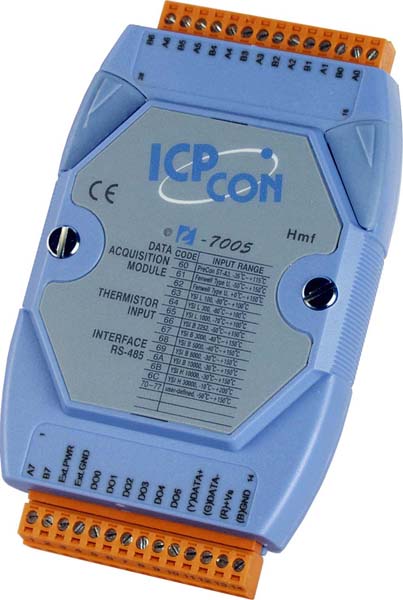

I-7005 CR 8-channel Thermistor Input and 6-channel Alarm Output Module
Артикул: I-7005 CR
Модуль с 8 каналами ввода сигнала с термистора и 6 каналами сигнального дискретного вывода
Основные свойства
-
Количество каналов АЦП8
-
Количество каналов дискретного вывода6
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Габаритные размеры, мм123 x 72 x 35
- Шина
-
Тип шины модуляПараллельная
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый ввод
-
Количество каналов АЦП8
-
Тип каналов аналогового ввода2-проводные
-
Тип подключаемых датчиковPrecon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, выбирается пользователем
-
Разрешение АЦП16 бит
-
Точность АЦП±0.1% от полного диапазона
-
Частота дискретизации8 Гц (общая)
-
Температурный дрейф нуля+/-20 мкВ/°C
-
Температурный дрейф шкалы+/-25 ppm/°C
-
Входное сопротивление>1 МОм
-
Затухание аддитивной помехи100 дБ
-
Затухание синфазной помехи86 дБ
-
Обнаружение обрыва кабеляЕсть
-
Индивидуальная настройка каналовЕсть
-
Измерение сопротивления200 кОм макс.
-
Защита по току200 кОм макс.
-
Защита от перенапряжения120 В пост.
- Дискретный вывод
-
Количество каналов дискретного вывода6
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Тип каналов дискретного выводаОткрытый коллектор
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал650 мА
-
Напряжение нагрузки+3.5 ~ +50 В пост.
-
Установка значения при подаче питанияЕсть
-
Установка безопасного значенияЕсть
-
Защита от короткого замыкания1.4 А
-
Защита от перегрузки1.4 А (с защитой от короткого замыкания)
-
Защита от перенапряжения60 В пост.
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
-
7-сегментный светодиодный дисплейНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.3 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
