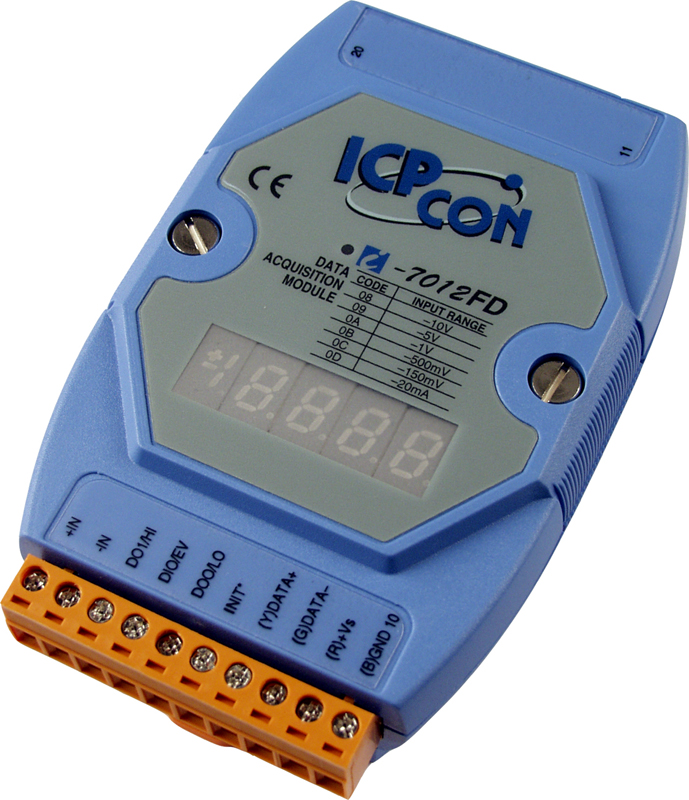

Артикул: I-7012 CR
Высокоскоростной модуль с 1 каналом аналогового ввода, с индикацией
Основные свойства
-
Количество каналов АЦП1
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току±20 мА
Требуется внешний резистор 125 Ом -
Количество каналов дискретного ввода1
-
Количество каналов дискретного вывода2
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый ввод
-
Количество каналов АЦП1
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Точность АЦПОбычный режим: ±0.1% от полного диапазона
Ускоренный режим: ±0.5% от полного диапазона -
Частота дискретизацииУскоренный режим: 100 Гц
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току±20 мА
Требуется внешний резистор 125 Ом -
Температурный дрейф нуля+/- 20 мкВ/°C
-
Температурный дрейф шкалы25ppm/°C
-
Входное сопротивление20 МОм
-
Ширина полосы пропускания5.24 Гц
-
Затухание аддитивной помехи100 дБ
-
Затухание синфазной помехи86 дБ
-
Индивидуальная настройка каналовНет
-
Защита от перенапряжения±120 В пост.
-
Общая защита от перенапряжения±100 В пост.тока
- Дискретный ввод
-
Количество каналов дискретного ввода1
-
Тип подключения каналов дискретного вводаИсточник
-
Тип каналов дискретного вводаСухой контакт
-
Напряжение лог. 1+3.5 ~ 30 В
-
Напряжение лог. 0+1 В макс.
-
Защита от перенапряжения±30 В пост.
-
Входное сопротивление3 кОм
-
Напряжение в открытом состоянииЗамкнут на GND
-
Напряжение в закрытом состоянииОткрытый
- Счетчик
-
СчетчикЕсть, 50 Гц, 16 бит
-
Максимальная частота входного сигнала50 Гц
-
Минимальная ширина импульса1 мс
- Дискретный вывод
-
Количество каналов дискретного вывода2
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Тип каналов дискретного выводаОткрытый коллектор
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал30 мА
-
Напряжение нагрузки+3.5 ~ +30 В пост.
-
Установка значения при подаче питанияЕсть
-
Установка безопасного значенияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
-
7-сегментный светодиодный дисплейЕсть
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.9 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±2 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
