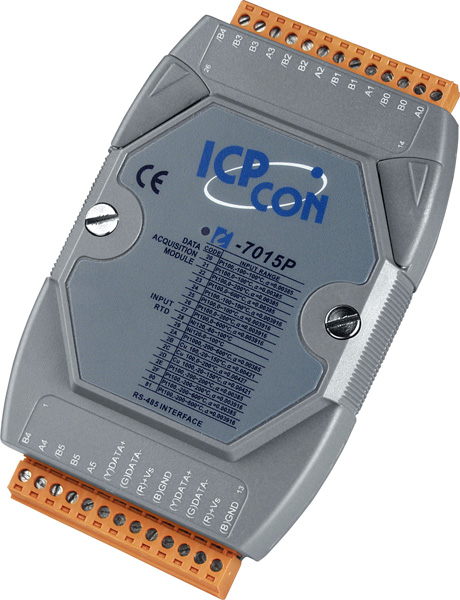

I-7015 CR 6-channel RTD Input Module
Артикул: I-7015 CR
Модуль с 6 каналами аналогового ввода, с термосопротивлением, с 3-проводным терморезистором
Основные свойства
-
Количество каналов АЦП6
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый ввод
-
Количество каналов АЦП6
-
Тип каналов аналогового ввода2/3-проводные
-
Тип подключаемых датчиковPt100, Pt1000, Ni120, Cu50, Cu100, Cu1000
-
Разрешение АЦП16 бит
-
Точность АЦП±0.05% от полного диапазона
-
Частота дискретизации12 Гц (общая)
-
Температурный дрейф нуля+/-0.5 мкВ/°C
-
Температурный дрейф шкалы+/-20 мкВ/°C
-
Входное сопротивление>1 МОм
-
Ширина полосы пропускания15.7 Гц
-
Затухание аддитивной помехи100 дБ
-
Затухание синфазной помехи150 дБ
-
Обнаружение обрыва кабеляЕсть
-
Индивидуальная настройка каналовЕсть
-
3-проводный терморезисторЕсть
-
Измерение сопротивления3.2 кОм макс.
-
Защита каналов от электростатического разряда4 кВ
-
Защита от перенапряжения120 В пост.
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
-
7-сегментный светодиодный дисплейНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.2 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряженияНет
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
-
Вес нетто, кг0.14
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
