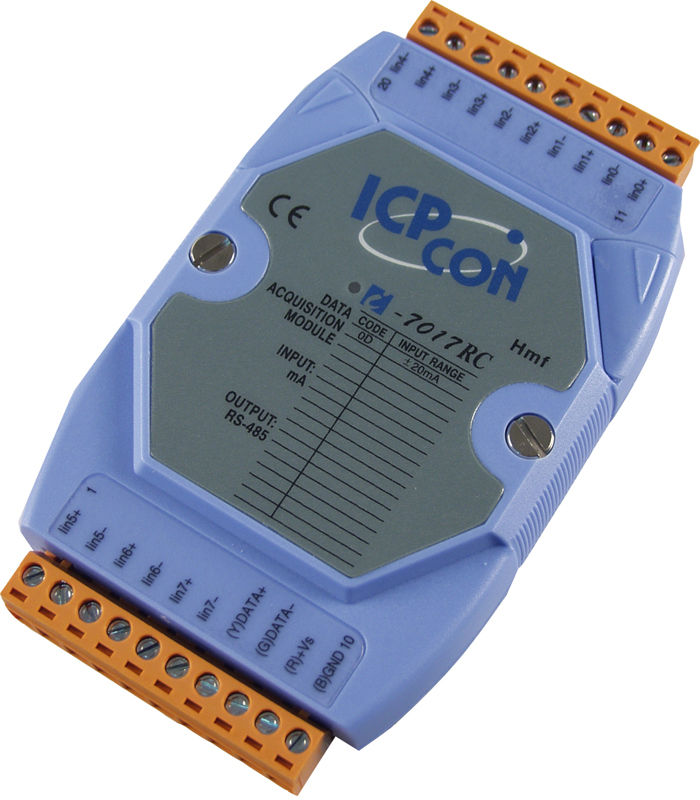

I-7017RC CR 8-channel Analog Input Module (Current input version)
Артикул: I-7017RC
Модуль с 8 каналами аналогового ввода, с защитой от перенапряжения (для ввода токовых сигналов, 125 Ом шунт уже установлен)
Основные свойства
-
Количество каналов АЦП8
-
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА -
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2)
- Аналоговый ввод
-
Количество каналов АЦП8
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Точность АЦПОбычный режим: ±0.1% от полного диапазона
Ускоренный режим: ±0.5% от полного диапазона -
Частота дискретизацииУскоренный режим: 60 Гц
-
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА -
Входное сопротивлениеПо напряжению: -
По току: 125 Ом -
Обнаружение обрыва кабеляЕсть
-
Индивидуальная настройка каналовНет
-
Изоляция виртуальных каналовЕсть, 400 В пост.тока
-
Защита каналов от электростатического разряда+/-4 кВ
-
Защита по токуЕсть, 50 мА при 110 В пост.тока
-
Защита от перенапряженияНет
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
-
7-сегментный светодиодный дисплейНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.3 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
