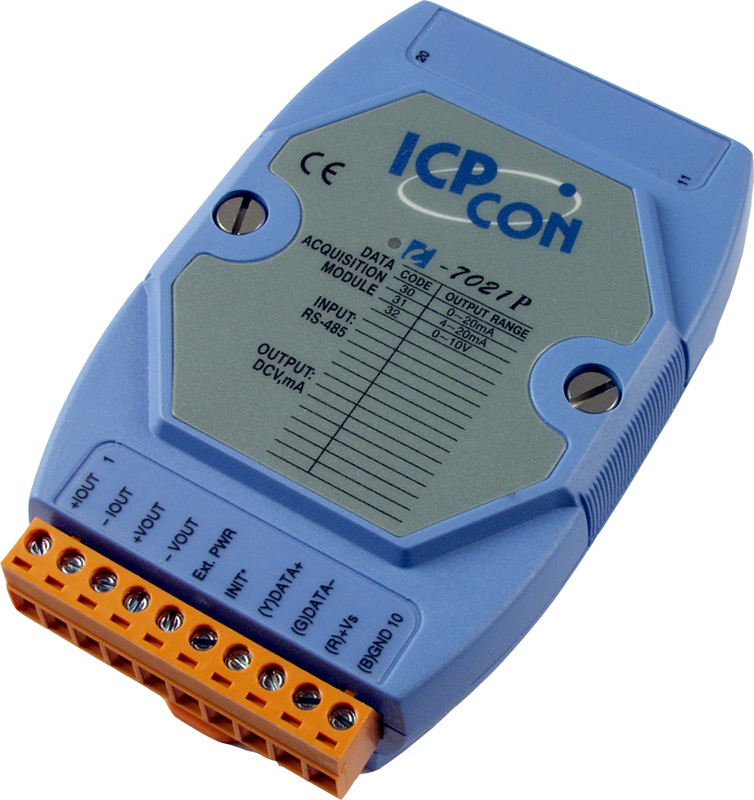

Артикул: I-7021 CR
Модуль с 1 каналом аналогового вывода, разрешение - 16 бит, параллельная шина
Основные свойства
-
Количество каналов ЦАП1
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый вывод
-
Количество каналов ЦАП1
-
Тип подключенияОдностороннее
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
-
Разрешение ЦАП16 бит
-
Точность ЦАП0.02%
-
Время установки значения ЦАП10 мс
-
Скорость изменения выходного сигнала0.0625 ~ 1024.0 В/с
0.125 ~ 2048 мА/с -
Температурный дрейф нуляПо току: +/-0.2 мкА/°C, по напряжению: +/-10 мкВ/°C
-
Температурный дрейф шкалы+/-5ppm/°C
-
Сопротивление нагрузки±0.5% от полного диапазона
-
Обнаружение обрыва кабеляЕсть
-
Установка безопасного значенияЕсть
-
Установка значения при подаче питанияЕсть
-
Межканальная изоляцияНет
-
Защита от короткого замыканияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.8 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
