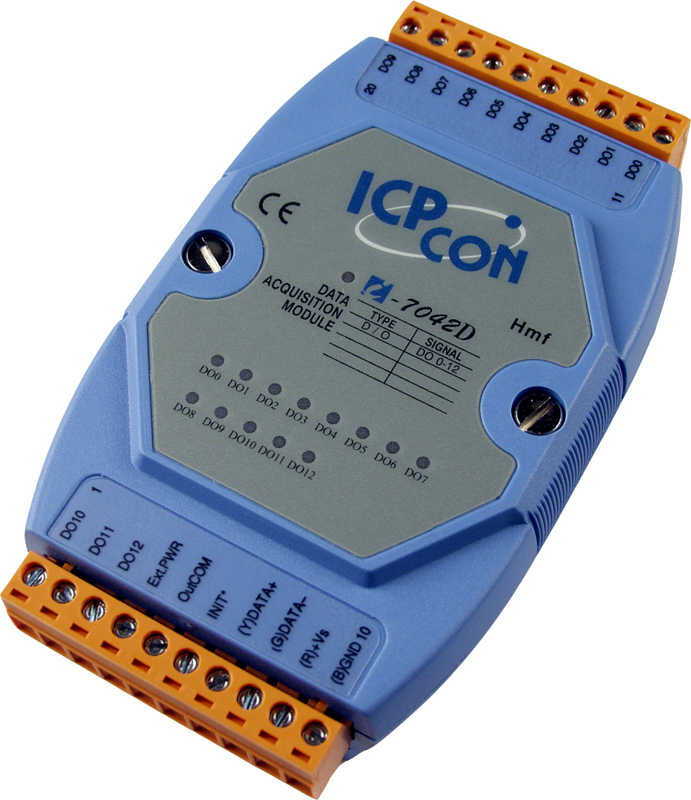

I-7042 CR 13-channel Isolated O.C. Output Module
Артикул: I-7042 CR
Модуль с 13 каналами изолированного дискретного вывода, с индикацией, последовательная шина
Основные свойства
-
Количество каналов дискретного вывода13
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785)
- Дискретный вывод
-
Количество каналов дискретного вывода13
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Тип каналов дискретного выводаОткрытый коллектор
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал100 мА
-
Напряжение нагрузки+3.5 ~ +30 В пост.
-
Установка значения при подаче питанияЕсть
-
Установка безопасного значенияЕсть
-
Защита каналов от электростатического разряда+/- 2 кВ для каждого контакта, +/- 4 кВ для случайной точки
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/вывода13 индикаторов
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.7 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±2 кВ для каждого канала
±4 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
-
Защита от перенапряженияНет
-
Изоляция каналов внутренней логики3750 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
