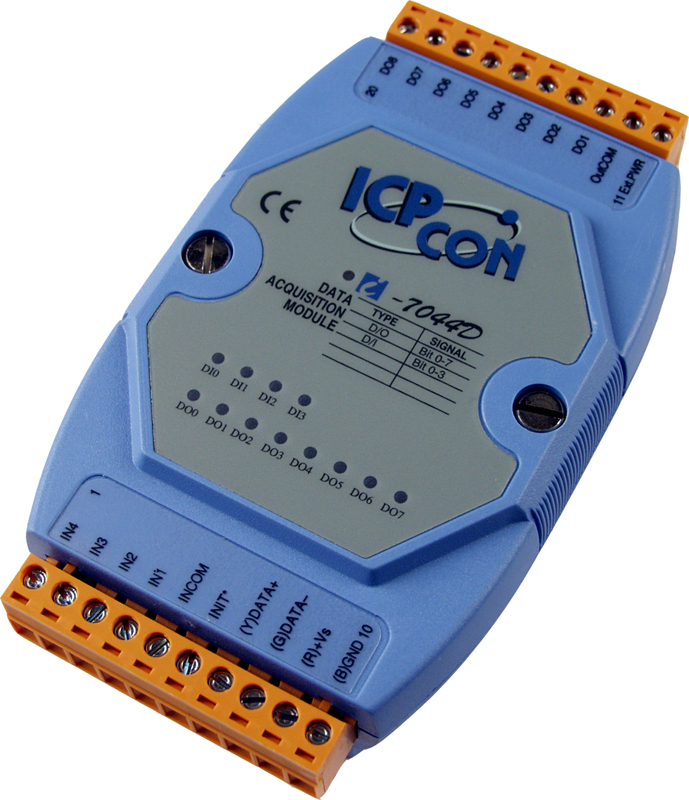

I-7044D CR I-7044 with LED display
Артикул: I-7044D CR
Модуль с 8 каналами изолированного дискретного вывода и 4 каналами дискретного ввода, с индикацией, последовательная шина
Основные свойства
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного вывода8
-
Тип каналов дискретного выводаС общим '+'
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785)
- Дискретный ввод
-
Количество каналов дискретного ввода4
-
Тип каналов дискретного вводаСухой контакт: -, Влажный контакт: Приемник/Источник
-
Защита от перенапряжения±35 В пост.
-
Изоляция каналовНет
-
Входное сопротивление3 кОм
-
Напряжение в открытом состоянииВлажный контакт: +1 В пост.макс.
Сухой контакт: - -
Напряжение в закрытом состоянииВлажный контакт: +4 ~ 30 В пост.
Сухой контакт: - -
Рабочее расстояние для сухого контактаНет
- Счетчик
-
Максимальное разрешение счетчика16 бит
-
Максимальная частота входного сигнала100 Гц
-
Минимальная ширина импульса5 мс
- Дискретный вывод
-
Количество каналов дискретного вывода8
-
Тип каналов дискретного выводаС общим '+'
-
Тип каналов дискретного выводаОткрытый коллектор
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал375 мА
-
Напряжение нагрузки+3.5 ~ +30 В пост.
-
Установка значения при подаче питанияЕсть
-
Установка безопасного значенияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/вывода4 индикатора
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.7 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±2 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
-
Защита от перенапряженияНет
-
Изоляция каналов внутренней логики3750 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
