I-7065D CR Цифровые модулиCC ICP DAS

ICP DAS: I-7065D CR

Артикул: I-7065D CR

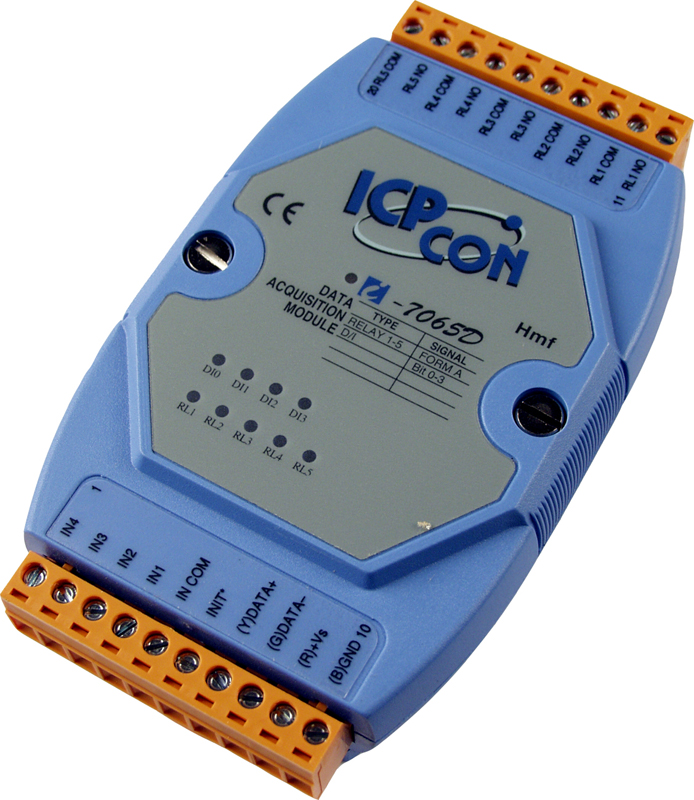

4-канальный модуль дискретного ввода с изоляцией и 5-канальный релейного дискретного вывода с 9 светодиодами для каждого канала

Основные свойства

Количество каналов дискретного ввода

4
Количество каналов релейного вывода

5
Габаритные размеры, мм

72 x 123 x 35

Параметры последовательной связи
Интерфейс

RS-485
Протоколы последовательной связи

DCON
Скорость передачи данных, бит/с

1200 ~ 115200
Формат данных

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)

Дискретный ввод
Количество каналов дискретного ввода

4
Тип подключения каналов дискретного ввода

Sink/Source
Защита от перенапряжения

±35 В пост.
Защита каналов от электростатического разряда

+/- 4 кВ для каждого контакта, +/- 8 кВ для случайной точки
Входное сопротивление

3 кОм
Напряжение в открытом состоянии

+1 В пост. макс.
Напряжение в закрытом состоянии

+4 ~ 30 В пост.

Счетчик
Максимальное разрешение счетчика

16 бит
Максимальная частота входного сигнала

100 Гц
Минимальная ширина импульса

5 мс

Релейный вывод
Количество каналов релейного вывода

5
Нагрузочная способность реле

5 А при 250 В перем., 5 А при 30 В пост.
Тип каналов релейного вывода

Силовое реле (Form A)
Время переключения реле

6 мс
Время восстановления

3 мс
Механическая износостойкость

20000000 переключений
Электрическая износостойкоость

100000 переключений
Защита от электромагнитных помех

4000 В пост.
Установка безопасного значения

Есть
Установка значения при подаче питания

Есть

Светодиодные индикаторы
Системные индикаторы

1 индикатор Питание/Передача данных
Индикаторы ввода/вывода

9 индикаторов дискретного ввода и релейного вывода

Требования к электропитанию
Рабочее напряжение

10 ~ 30 В пост.тока
Потребление тока

1.3 Вт

Условия эксплуатации
Рабочая температура, °C

-25 ~ +75
Температура хранения, °C

-40 ~ +85
Рабочая влажность, %

10 ~ 95, без образования конденсата

Защита
Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания

Системные характеристики
Сторожевой таймер

Есть

Конструктивные свойства
Материал корпуса

Пластик

Размеры и вес
Габаритные размеры, мм

72 x 123 x 35

Монтаж
Монтаж

На DIN-рейку

Комплект поставки
Комплект поставки

Краткое руководство пользователя
Устройство

Количество

—

+

Наименование	Артикул	Цена с НДС
I-7065D CR I-7065with LED display	I-7065D CR	11 543 руб.
