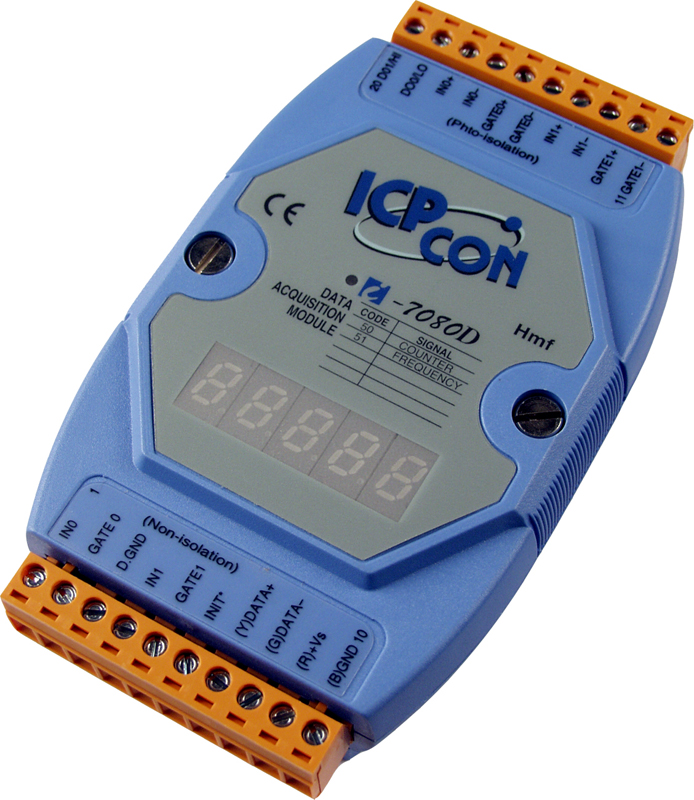

I-7080D CR I-7080 with LED display
Артикул: I-7080D CR
Модуль с 2 каналами счетчика/частотомера, с индикацией, параллельная шина
Основные свойства
-
Количество каналов дискретного ввода2
-
Количество каналов дискретного вывода2
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
- Дискретный ввод
-
Количество каналов дискретного ввода2
-
Тип каналов дискретного вводатипа 'влажный контакт', с общим '+'
-
Защита каналов от электростатического разряда+/- 4 кВ
-
Напряжение в открытом состоянииС изоляцией: +3.5 ~ +30 В пост., без изоляции: +2.4 ~ +5 В пост.
-
Напряжение в закрытом состоянии+1 В пост. макс.
- Счетчик
-
Максимальное разрешение счетчика32 бита
-
Максимальная частота входного сигнала100 кГц
- Дискретный вывод
-
Количество каналов дискретного вывода2
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Тип каналов дискретного выводаОткрытый коллектор, Sink
-
Максимальная нагрузка на канал30 мА
-
Напряжение нагрузки+3.5 ~ +30 В пост.
-
Защита каналов от электростатического разряда+/- 4 кВ
- Энкодер/Частотомер/Счетчик
-
Количество каналов Энкодер/Частотомер/Счетчик2
-
Режим счетчикаСчет вверх
-
Режим частотомераЕсть
-
Режим энкодераНет
-
Тип каналовПриемник
-
Разрешение счетчика/энкодера, бит32
-
Точность воспроизведения частоты1 Гц или 10 Гц
-
Максимальная частота счета100 кГц
-
Напряжение в закрытом состоянии+1 В пост.тока макс.
-
Напряжение в открытом состоянииИзолированный: +3.5 ~ +30 В пост.
Неизолированный: +2.4 ~ +5 В пост. -
Программируемый порог напряжения+0.1 ~ +5 В пост.тока
-
Программируемый фильтр2 мкс ~ 65 мс
-
Индивидуальная настройка каналовНет
-
Поддержка аварийного питанияНет
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаЕсть
-
7-сегментный светодиодный дисплейНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока2.2 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
