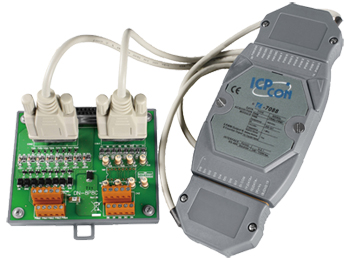

I-7088D-G/S CR I-7088D with DN-8P8C-CA External Board (Gray Cover) (RoHS)
Артикул: I-7088D-G/S CR
Модуль с 8 каналами ШИМ и 8 каналами счетчика, с индикацией, параллельная шина (в комплекте - плата расширения DN-8P8C-CA)
Основные свойства
-
Габаритные размеры, мм123 x 72 x 35
- Шина
-
Тип шины модуляПараллельная
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияЕсть, Модуль (1.6 сек.), Связь (выбирается программно)
- ШИМ
-
Количество каналов ШИМ8
-
Тип каналов ШИМPWM, TTL
-
Тип подключения каналов ШИМSink
-
Напряжение нагрузки+5 ~ +50 В пост.тока
-
Максимальная нагрузка на каналSink: 200 мА при 50 В пост., Source: -
-
Частота1 Гц ~ 500 кГц
-
Рабочий цикл0.1 ~ 99.9%
-
Режим работыЦиклический, Непрерывный
-
Количество ускоренных счетов1 ~ 65535
-
ЗапускАппаратный или программный
- Энкодер/Частотомер/Счетчик
-
Количество каналов Энкодер/Частотомер/Счетчик8
-
Режим счетчикаСчет вверх
-
Режим частотомераНет
-
Режим энкодераНет
-
Тип каналовПриемник
-
Разрешение счетчика/энкодера, бит32
-
Точность воспроизведения частотыНет
-
Максимальная частота счета1 МГц
-
Напряжение в закрытом состоянии+1 В пост.тока макс.
-
Напряжение в открытом состоянии+3.5 ~ 50 В пост.тока
-
Программируемый порог напряженияНет
-
Программируемый фильтрНет
-
Поддержка аварийного питанияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
-
7-сегментный светодиодный дисплей7-разрядная цифровая индикация
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока2.9 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Изоляция каналов внутренней логики2500 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
