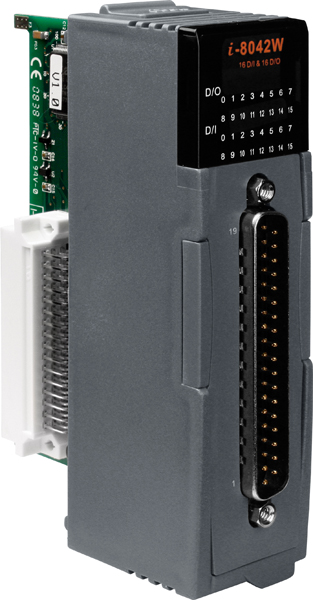

I-8042 CR Isolated 16-channel digital Input & 16-channel digital output module
Артикул: I-8042 CR
Модуль с 16 каналами DO (sink, открытый коллектор) и 16 DI (sink, source, влажный) с изоляцией, стандартный профиль, параллельная шина
Основные свойства
-
Тип разъемаDB37 'папа'
-
Количество каналов дискретного ввода16
-
Количество каналов дискретного вывода16
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Габаритные размеры, мм30 x 85 x 114
- Шина
-
Тип шины модуляПараллельная
- Входной интерфейс
-
Тип разъемаDB37 'папа'
- Дискретный ввод
-
Количество каналов дискретного ввода16
-
Тип каналов дискретного вводаОдин общий контакт для всех каналов дискретного ввода
-
Защита каналов от электростатического разряда4 кВ
-
Входное сопротивление3 кОм, 0.33 Вт
-
Напряжение в открытом состоянии+10 ~ +30 В пост.
-
Напряжение в закрытом состоянии+4 В пост. макс.
- Дискретный вывод
-
Количество каналов дискретного вывода16
-
Тип каналов дискретного выводаТип 'открытый коллектор', с общим '+'
-
Максимальная нагрузка на канал100 мА
-
Напряжение нагрузки+5 ~ +30 В пост.
-
Защита каналов от электростатического разряда4 кВ
- Основные характеристики модулей ввода/вывода
-
Профиль модуляВысокий профиль
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор питания
-
Индикаторы ввода/вывода32 индикатора дискретного ввода и вывода
- Требования к электропитанию
-
Потребление тока1.5 Вт
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +75
-
Рабочая влажность, %5 ~ 95, без образования конденсата
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм30 x 85 x 114
- Монтаж
-
МонтажВ контроллер
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
