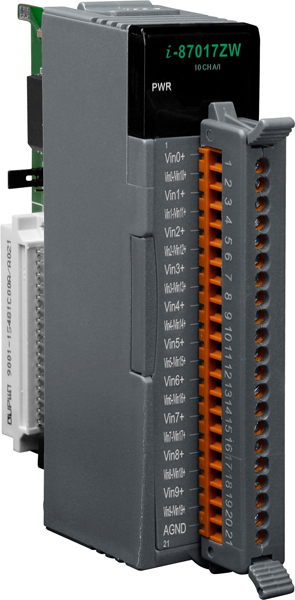

I-87017ZW-G CR 10/20-channel Analog Input Module with High Voltage Protection (RoHS)

ICP DAS ICP DAS: I-87017ZW-G CR
Производитель: ICP DAS
Артикул: I-87017ZW-G CR
Под заказ
25 288 ₽ с НДС
Мин. заказ1 шт
Срок поставкиУточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Модуль с 10/20 каналами аналогового ввода, с защитой от перенапряжения, последовательная шина

Основные свойства

  • Тип разъема
    клеммы под винт
  • Количество каналов АЦП
    10/20
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±150 мВ
    ±5 В
    ±500 мВ
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
    Выбирается джампером
  • Габаритные размеры, мм
    30 x 102 x 115
  • Шина
  • Тип шины модуля
    Последовательная
  • Входной интерфейс
  • Тип разъема
    клеммы под винт
  • Параметры последовательной связи
  • Интерфейс
    RS-485
  • Протоколы последовательной связи
    DCON
  • Скорость передачи данных, бит/с
    1200 ~ 115200
  • Формат данных
    (N, 8, 1)
  • Аналоговый ввод
  • Количество каналов АЦП
    10/20
  • Тип каналов аналогового ввода
    10 дифференциальных или 20 потенциальных (выбирается джампером)
  • Разрешение АЦП
    12 бит
    16 бит
  • Разрешение АЦП, бит
    Обычный режим: 16, Ускоренный режим: 12
  • Точность АЦП
    Обычный режим: ±0.1% от полного диапазона
    Ускоренный режим: ±0.5% от полного диапазона
  • Частота дискретизации
    Ускоренный режим: 50 Гц (Общая)
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±150 мВ
    ±5 В
    ±500 мВ
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
    Выбирается джампером
  • Температурный дрейф нуля
    ±20 мкВ/°C
  • Температурный дрейф шкалы
    ±25 ppm/°C
  • Пропускная способность -3 дБ
    Обычный режим: 15.7 Гц
    Ускоренный режим: 78.7 Гц
  • Входное сопротивление
    По напряжению: Дифференциальное подключение: >2 МОм, Ассиметричное подключение: >1 МОм
    По току: 125 Ом
  • Затухание аддитивной помехи
    100 дБ
  • Затухание синфазной помехи
    86 дБ
  • Обнаружение обрыва дочерней платы
    Есть
  • Обнаружение обрыва кабеля
    Есть
  • Индивидуальная настройка каналов
    Есть
  • Подавление синфазных помех (Общий режим)
    86 дБ
  • Подавление синфазных помех (Номинальный режим)
    100 дБ
  • Защита каналов от электростатического разряда
    ±4 кВ для каждого канала; ±8 кВ для случайной точки
  • Защита по току
    Есть, 50 мА при 110 В пост.тока
  • Защита от перенапряжения
    Дифференциальное подключение: 240 Vrms, Ассиметричное подключение: >150 Vrms
  • Основные характеристики модулей ввода/вывода
  • Профиль модуля
    Высокий профиль
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор Питание/Передача данных
  • Требования к электропитанию
  • Потребление тока
    2 Вт
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -40 ~ +85
  • Рабочая влажность, %
    5 ~ 95, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (1.6 секунд), Передача данных (Программно)
  • Конструктивные свойства
  • Материал корпуса
    Пластик
  • Размеры и вес
  • Габаритные размеры, мм
    30 x 102 x 115
  • Монтаж
  • Монтаж
    В контроллер
  • Комплект поставки
  • Комплект поставки
    Устройство

Характеристики

ПроизводительICP DAS
КатегорияАналоговые модули
АртикулI-87017ZW-G CR
