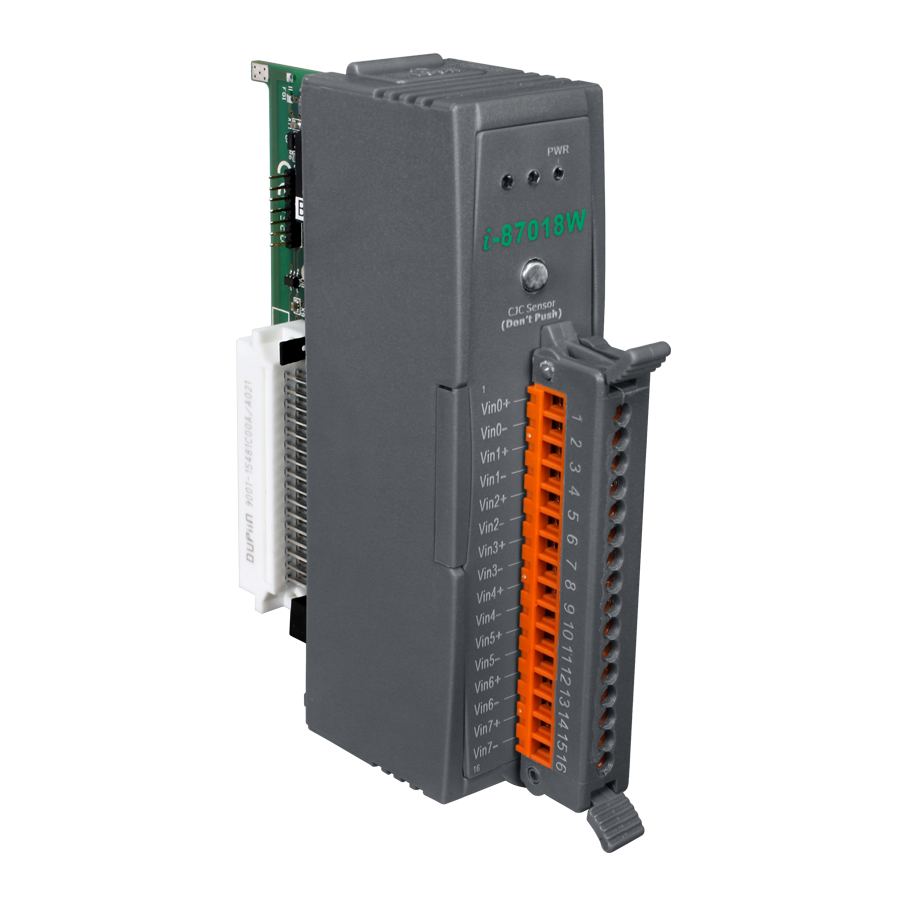

I-87018W-G CR 8-channel thermocouple input module Gray color
ICP DAS
Производитель: ICP DAS
Артикул: I-87018W-G CR
Под заказ
22 485 ₽ с НДС
Мин. заказ1 шт
Срок поставкиУточняйте
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии
Описание
Модуль с 8 каналами аналогового ввода для термопар, последовательная шина
Основные свойства
-
Тип разъемаклеммы под винт
-
Количество каналов АЦП8
-
Диапазон входных сигналов по напряжению±1 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ -
Диапазон входных сигналов по току-20 ~ +20 мА
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710)
Требуется внешний резистор 125 Ом -
Габаритные размеры, мм30 x 102 x 115
- Шина
-
Тип шины модуляПоследовательная
- Входной интерфейс
-
Тип разъемаклеммы под винт
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
-
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1)
- Аналоговый ввод
-
Количество каналов АЦП8
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Разрешение АЦП, бит16
-
Точность АЦП±0.1% от полного диапазона
-
Частота дискретизации10 Гц (общая)
-
Диапазон входных сигналов по напряжению±1 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ -
Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C, L, M, LDIN43710
-
Диапазон входных сигналов по току-20 ~ +20 мА
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710)
Требуется внешний резистор 125 Ом -
Температурный дрейф нуля±0.5 мкВ/°C
-
Температурный дрейф шкалы±25 ppm/°C
-
Пропускная способность -3 дБ15.7 Гц
-
Входное сопротивление>400 кОм
-
Затухание аддитивной помехи100 дБ
-
Затухание синфазной помехи150 дБ
-
Обнаружение обрыва кабеляНет
-
Подавление синфазных помех (Общий режим)150 дБ
-
Подавление синфазных помех (Номинальный режим)100 дБ
-
Защита от перенапряжения-35 В пост. ~ +35 В пост.
- Основные характеристики модулей ввода/вывода
-
Профиль модуляВысокий профиль
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
- Требования к электропитанию
-
Потребление тока0.8 Вт макс.
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм30 x 102 x 115
- Монтаж
-
МонтажВ контроллер
- Комплект поставки
-
Комплект поставкиУстройство
Характеристики
| Производитель | ICP DAS |
| Категория | Аналоговые модули |
| Артикул | I-87018W-G CR |
| Мин. заказ | 1 шт |
