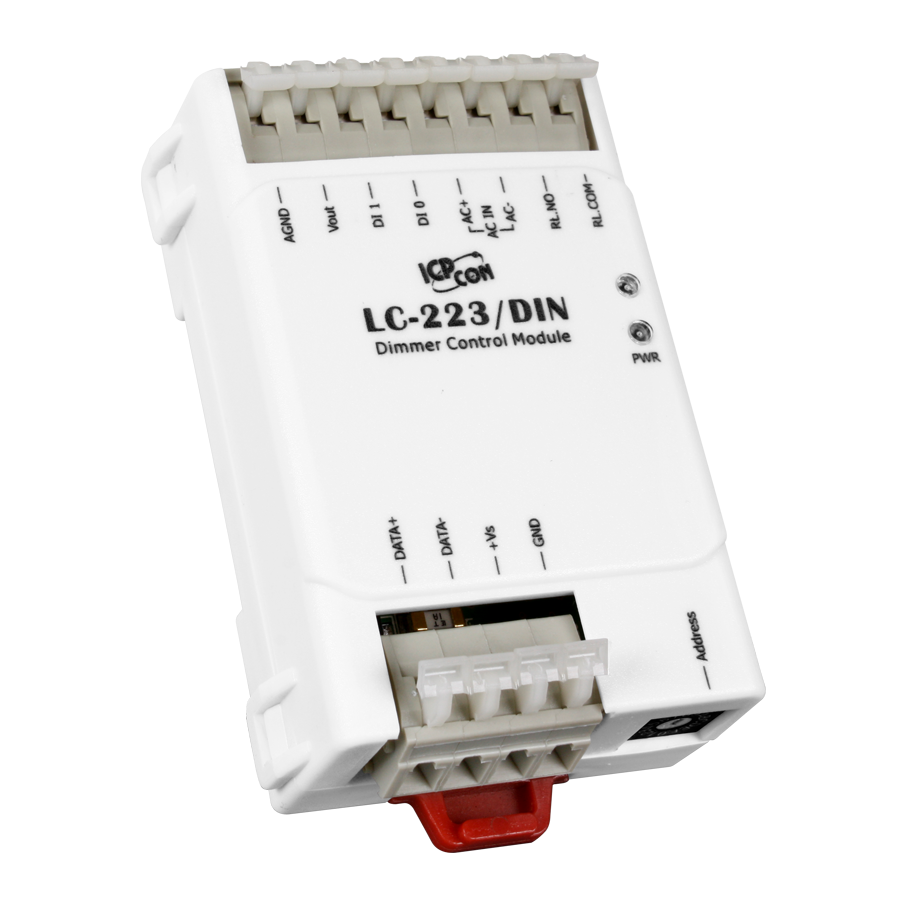

LC-223/DIN CR 1-channel Dimmer Control Module with 2 Dry Contact input trigger (DIN Rail mount) (RoHS)
ICP DAS
Производитель: ICP DAS
Артикул: LC-223/DIN
Под заказ
10 110 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии
Описание
Модуль управления освещением с 1 каналом аналогового вывода, 3 каналами дискретного ввода и 1 каналом релейного вывода, с функцией управления диммером (монтаж - на DIN-рейку)
Основные свойства
-
Количество каналов ЦАП1
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
1 ~ 10 В -
Количество каналов дискретного ввода3
-
Количество каналов релейного вывода1
-
Габаритные размеры, мм52 x 98 x 27
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1)
- Аналоговый вывод
-
Количество каналов ЦАП1
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
1 ~ 10 В -
Время установки значения ЦАП10 мс
-
Нагрузочная способность выхода по напряжению20 мА
-
Нагрузочная способность выхода по току450 Ом
- Дискретный ввод
-
Количество каналов дискретного ввода3
-
Тип каналов дискретного ввода2 сухих (для триггеров диммера), 1 влажный (для выключателя)
-
Напряжение в открытом состоянииВлажный контакт: +80~ 240 В пер.
Сухой контакт: Замкнут на GND -
Напряжение в закрытом состоянииВлажный контакт: 30 В пер. макс.
Сухой контакт: Открытый
- Релейный вывод
-
Количество каналов релейного вывода1
-
Нагрузочная способность реле16 А (резистивная нагрузка)
-
Тип каналов релейного выводаСигнальное реле (Form A)
-
Рабочее напряжение250 В перем. или 30 В пост.
-
Время переключения реле15 мс макс.
-
Время восстановления5 мс макс.
-
Механическая износостойкость10000000 переключений
-
Электрическая износостойкоость50000 переключений
-
Установка безопасного значенияЕсть, настраивается программно
-
Установка значения при подаче питанияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор питания
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.4 Вт
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +80
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±4 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Изоляция каналов внутренней логики2500 В пост.тока
- Размеры и вес
-
Габаритные размеры, мм52 x 98 x 27
- Монтаж
-
МонтажНа DIN-рейку
Характеристики
| Производитель | ICP DAS |
| Категория | Серия LC |
| Артикул | LC-223/DIN |
| Мин. заказ | 1 шт |
