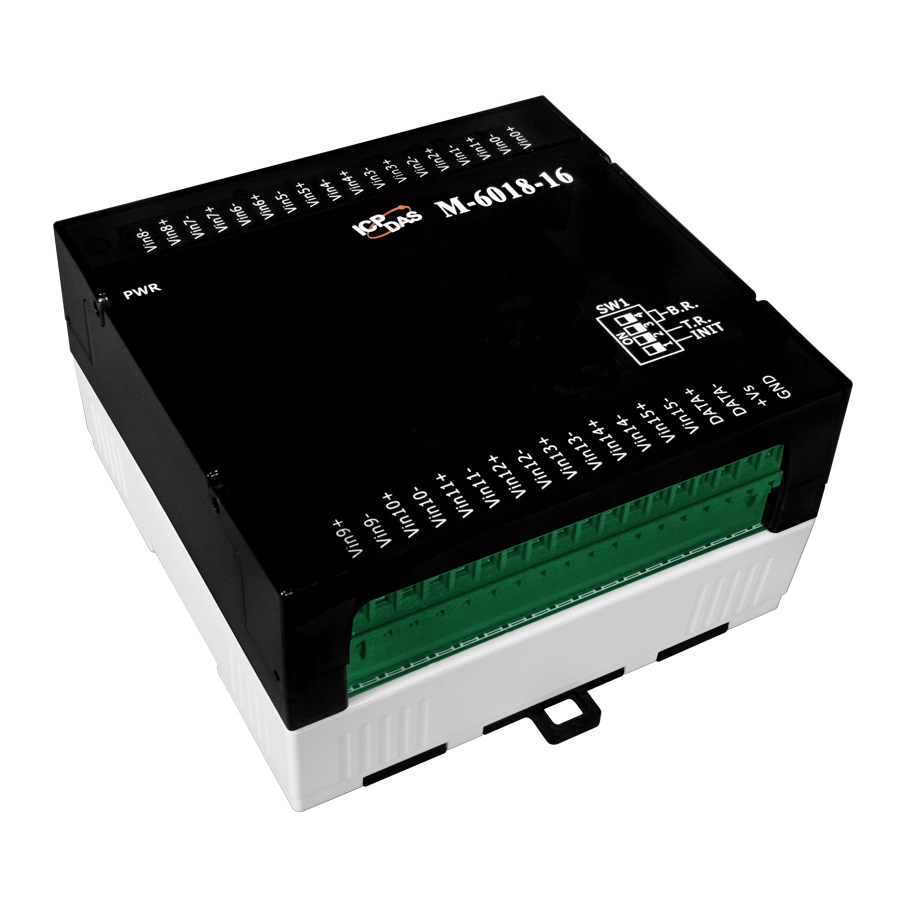

M-6018-16 CR 16-channel Analog Input Module using the DCON and Modbus Protocols (RoHS)

ICP DAS: M-6018-16 CR

Артикул:   M-6018-16 CR

Модуль с 16 каналами аналогового ввода, протокол Modbus RTU

Основные свойства

  • Количество каналов АЦП
    16
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±100 мВ
    ±15 мВ
    ±2.5 В
    ±50 В
    ±500 мВ
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Габаритные размеры, мм
    120х116х64
  • Шина
  • Тип шины модуля
    Параллельная
  • Параметры последовательной связи
  • Интерфейс
    1 порт RS-485
  • Протоколы последовательной связи
    DCON
    Modbus RTU
  • Скорость передачи данных, бит/с
    1200 ~ 115200
  • Формат данных
    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
  • Резистор в цепи смещения
    Есть
  • Аналоговый ввод
  • Количество каналов АЦП
    16
  • Тип каналов аналогового ввода
    Дифференциальные
  • Разрешение АЦП
    16 бит
  • Точность АЦП
    ±0.1%
  • Частота дискретизации
    10 Гц
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±100 мВ
    ±15 мВ
    ±2.5 В
    ±50 В
    ±500 мВ
  • Диапазон входных сигналов по типу термопары
    J, K, T, E, R, S, B, N, C
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Входное сопротивление
    > 400 кОм
  • Обнаружения обрыва термопары
    Есть (выбирается программно)
  • Обнаружение обрыва кабеля
    Есть (Термопары)
  • Защита от перенапряжения
    ±120 В пост.
  • Общая защита от перенапряжения
    25 В пост.тока
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор Питание/Передача данных
  • Требования к электропитанию
  • Рабочее напряжение
    +10 ~ +48 В
  • Потребление тока
    0,5 Вт
  • Защита от неверной полярности
    Есть
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -40 ~ +85
  • Рабочая влажность, %
    10 ~ 95, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Изоляция каналов внутренней логики
    3000 В пост.тока
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (1.6 секунд), Передача данных (Программно)
  • Конструктивные свойства
  • Материал корпуса
    Пластик
  • Размеры и вес
  • Габаритные размеры, мм
    120х116х64
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настенный
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
M-6018-16 CR 16-channel Analog Input Module using the DCON and Modbus Protocols (RoHS) M-6018-16 CR 27 989 руб.
