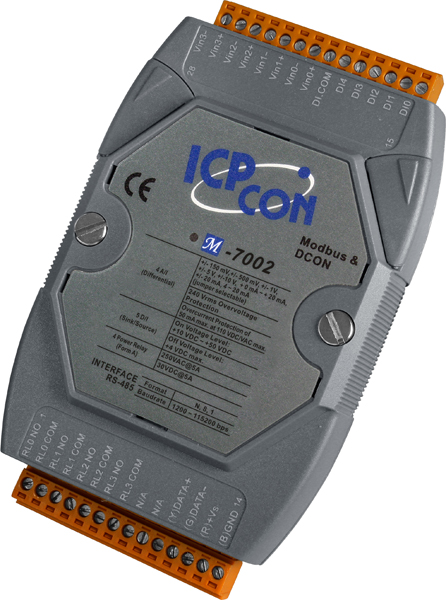

M-7002-G CR 4-channel AI, 5-channel DI and 4-channels Relay Output Module with DCON and Modbus Proto
Артикул: M-7002-G CR
Модуль с 4 каналами аналогового ввода, 5 каналами дискретного ввода и 4 каналами реле, протокол Modbus RTU
Основные свойства
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Выбирается джампером
Требуется внешний резистор 125 Ом -
Количество каналов дискретного ввода5
-
Количество каналов релейного вывода4
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1)
- Аналоговый ввод
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП12 бит
16 бит -
Точность АЦПОбычный режим: ±0.1%
Ускоренный режим: ±0.5% или лучше -
Частота дискретизацииУскоренный режим: 60 Гц (Общая)
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Выбирается джампером
Требуется внешний резистор 125 Ом -
Входное сопротивлениеПо напряжению: 2 МОм
По току: 125 Ом -
Индивидуальная настройка каналовЕсть
-
Защита каналов от электростатического разряда+/-4 кВ
-
Защита от перенапряжения240 Vrms
-
Общая защита от перенапряжения±200 В пост.тока
- Дискретный ввод
-
Количество каналов дискретного ввода5
-
Тип подключения каналов дискретного вводаSink/Source
-
Тип каналов дискретного вводаВлажный
-
Напряжение изоляции, В3750
-
Защита от перенапряжения±70 В пост.
-
Защита каналов от электростатического разряда+/-4 кВ
-
Входное сопротивление10 кОм
-
Напряжение в открытом состоянии+10 ~ +50 В пост.
-
Напряжение в закрытом состоянии+4 В пост. макс.
- Счетчик
-
Максимальное разрешение счетчика16 бит
-
Максимальная частота входного сигнала50 Гц
- Релейный вывод
-
Количество каналов релейного вывода4
-
Нагрузочная способность реле5 А при 250 В перем., 5 А при 30 В пост.
-
Тип каналов релейного выводаСиловое реле (Form A)
-
Время переключения реле6 мс
-
Время восстановления3 мс
-
Механическая износостойкость20000000 переключений
-
Электрическая износостойкоость100000 переключений
-
Защита от электромагнитных помех3000 В пост.
-
Установка безопасного значенияЕсть, настраивается программно
-
Установка значения при подаче питанияЕсть, настраивается программно
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.8 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)4 кВ
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±3 кВ для линии ввода/вывода
-
Изоляция каналов внутренней логики2500 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
