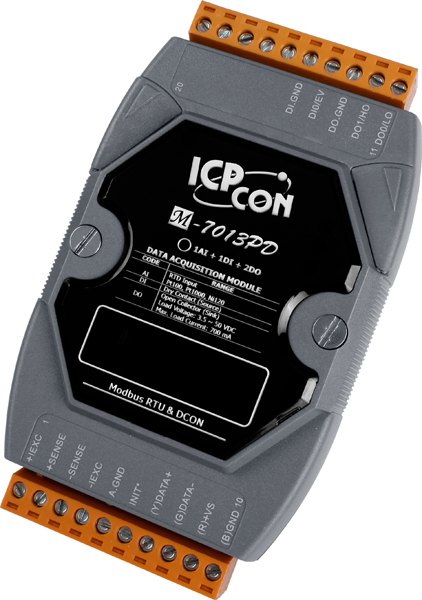

M-7013PD-G CR M-7013P with 7-segment LED Display (Gray Cover) (RoHS)

ICP DAS: M-7013PD-G CR

Артикул:   M-7013PD-G CR

Модуль с 1 каналом аналогового ввода, с термосопротивлением, с индикацией, протокол Modbus RTU

Основные свойства

  • Количество каналов АЦП
    1
  • Количество каналов дискретного ввода
    1
  • Количество каналов дискретного вывода
    2
  • Габаритные размеры, мм
    123 x 72 x 35
  • Шина
  • Тип шины модуля
    Параллельная
  • Параметры последовательной связи
  • Интерфейс
    RS-485
  • Протоколы последовательной связи
    DCON
    Modbus RTU
  • Скорость передачи данных, бит/с
    1200 ~ 115200
  • Формат данных
    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
  • Резистор в цепи смещения
    Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
  • Аналоговый ввод
  • Количество каналов АЦП
    1
  • Тип каналов аналогового ввода
    2/3/4-проводные
  • Тип подключаемых датчиков
    Pt100, Pt1000, Ni120
  • Разрешение АЦП
    16 бит
  • Точность АЦП
    ±0.05% от полного диапазона
  • Частота дискретизации
    10 Гц
  • Обнаружение обрыва кабеля
    Есть
  • Индивидуальная настройка каналов
    Нет
  • 3-проводный терморезистор
    Есть
  • Измерение сопротивления
    3.2 кОм макс.
  • Защита от перенапряжения
    ±120 В пост.
  • Дискретный ввод
  • Количество каналов дискретного ввода
    1
  • Тип подключения каналов дискретного ввода
    Источник
  • Тип каналов дискретного ввода
    Сухой контакт
  • Защита от перенапряжения
    ±30 В пост.
  • Напряжение в открытом состоянии
    Замкнут на GND
  • Напряжение в закрытом состоянии
    Открытый
  • Счетчик
  • Счетчик
    Есть
  • Дискретный вывод
  • Количество каналов дискретного вывода
    2
  • Тип каналов дискретного вывода
    Открытый коллектор, транзистор MOSFET
  • Тип подключения каналов дискретного вывода
    Sink
  • Максимальная нагрузка на канал
    700 мА
  • Напряжение нагрузки
    +3.5 ~ +50 В пост.
  • Установка значения при подаче питания
    Есть
  • Установка безопасного значения
    Есть
  • Защита от перегрузки
    1.4 А (с защитой от короткого замыкания)
  • Защита от перенапряжения
    60 В пост.
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор Питание/Передача данных
  • Индикаторы ввода/вывода
    Нет
  • 7-сегментный светодиодный дисплей
    Есть
  • Требования к электропитанию
  • Рабочее напряжение
    10 ~ 30 В пост.тока
  • Потребление тока
    1.2 Вт
  • Защита от неверной полярности
    Есть
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -40 ~ +85
  • Рабочая влажность, %
    10 ~ 95, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Защита от перенапряжения
    ±0.5 кВ для линии питания
  • Изоляция каналов внутренней логики
    3000 В пост.тока
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (1.6 секунд), Передача данных (Программно)
  • Размеры и вес
  • Габаритные размеры, мм
    123 x 72 x 35
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настольный/настенный
Количество
— +
Наименование Артикул Цена с НДС
M-7013PD-G CR M-7013P with 7-segment LED Display (Gray Cover) (RoHS) M-7013PD-G CR 24 613 руб.
