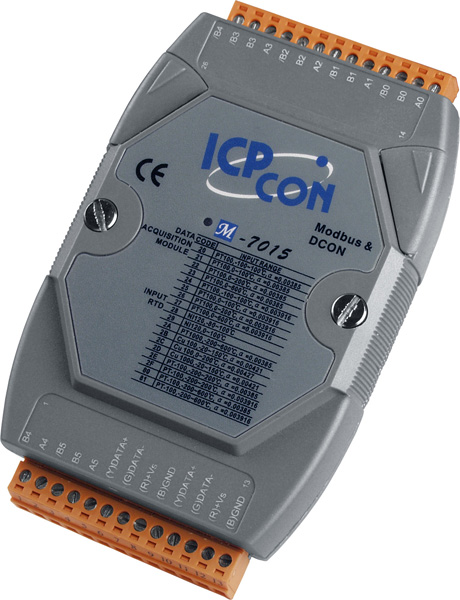

M-7015-G CR 6-channel RTD Input Module

ICP DAS: M-7015-G CR

Артикул:   M-7015-G CR

Модуль с 6 каналами аналогового ввода, с термосопротивлением, протокол Modbus RTU

Основные свойства

  • Количество каналов АЦП
    6
  • Габаритные размеры, мм
    123 x 72 x 35
  • Параметры последовательной связи
  • Интерфейс
    RS-485
  • Протоколы последовательной связи
    DCON
    Modbus RTU
  • Скорость передачи данных, бит/с
    1200 ~ 115200
  • Формат данных
    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
  • Резистор в цепи смещения
    Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
  • Аналоговый ввод
  • Количество каналов АЦП
    6
  • Тип каналов аналогового ввода
    2/3-проводные
  • Тип подключаемых датчиков
    Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000
  • Разрешение АЦП
    16 бит
  • Точность АЦП
    ±0.05% от полного диапазона
  • Частота дискретизации
    12 Гц (общая)
  • Температурный дрейф нуля
    +/-0.5 мкВ/°C
  • Температурный дрейф шкалы
    +/-20 мкВ/°C
  • Ширина полосы пропускания
    15.7 Гц
  • Затухание аддитивной помехи
    100 дБ
  • Затухание синфазной помехи
    150 дБ
  • Обнаружение обрыва кабеля
    Есть
  • Индивидуальная настройка каналов
    Есть
  • 3-проводный терморезистор
    Нет
  • Измерение сопротивления
    3.2 кОм макс.
  • Защита каналов от электростатического разряда
    4 кВ
  • Защита от перенапряжения
    120 В пост.
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор Питание/Передача данных
  • Индикаторы ввода/вывода
    Нет
  • 7-сегментный светодиодный дисплей
    Нет
  • Требования к электропитанию
  • Рабочее напряжение
    10 ~ 30 В пост.тока
  • Потребление тока
    1.1 Вт
  • Защита от неверной полярности
    Есть
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -40 ~ +85
  • Рабочая влажность, %
    10 ~ 95, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Защита от перенапряжения
    Нет
  • Изоляция каналов внутренней логики
    3000 В пост.тока
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (1.6 секунд), Передача данных (Программно)
  • Конструктивные свойства
  • Материал корпуса
    Пластик
  • Размеры и вес
  • Габаритные размеры, мм
    123 x 72 x 35
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настольный/настенный
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
M-7015-G CR 6-channel RTD Input Module M-7015-G CR 29 641 руб.
