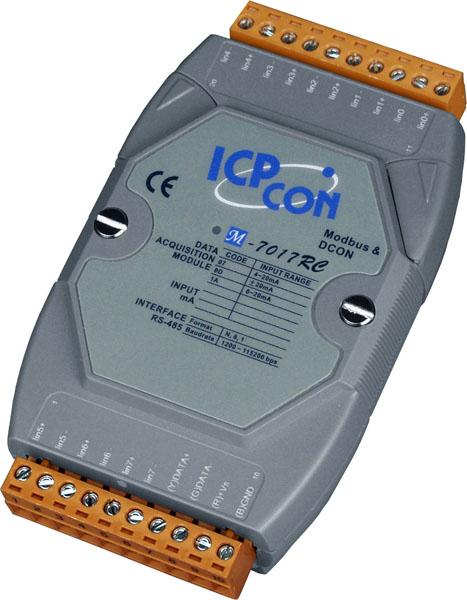

M-7017RC-G CR 8-channel Analog Input Module

ICP DAS: M-7017RC-G CR

Артикул:   M-7017RC-G CR

Модуль с 8 каналами аналогового ввода, с защитой от перенапряжения, протокол Modbus RTU (для ввода токовых сигналов, 125 Ом шунт уже установлен)

Основные свойства

  • Количество каналов АЦП
    8
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Габаритные размеры, мм
    123 x 72 x 35
  • Параметры последовательной связи
  • Интерфейс
    RS-485
  • Протоколы последовательной связи
    DCON
    Modbus RTU
  • Скорость передачи данных, бит/с
    1200 ~ 115200
  • Формат данных
    (N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2)
  • Аналоговый ввод
  • Количество каналов АЦП
    8
  • Тип каналов аналогового ввода
    Дифференциальные
  • Разрешение АЦП
    16 бит
  • Точность АЦП
    Обычный режим: ±0.1% от полного диапазона
    Ускоренный режим: ±0.5% от полного диапазона
  • Частота дискретизации
    Ускоренный режим: 60 Гц
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Входное сопротивление
    По напряжению: -
    По току: 125 Ом
  • Обнаружение обрыва кабеля
    Есть
  • Индивидуальная настройка каналов
    Нет
  • Изоляция виртуальных каналов
    Есть, 400 В пост.тока
  • Защита каналов от электростатического разряда
    +/-4 кВ
  • Защита по току
    Есть, 50 мА при 110 В пост.тока
  • Защита от перенапряжения
    Нет
  • Общая защита от перенапряжения
    ±200 В пост.тока
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор Питание/Передача данных
  • Индикаторы ввода/вывода
    Нет
  • 7-сегментный светодиодный дисплей
    Нет
  • Требования к электропитанию
  • Рабочее напряжение
    10 ~ 30 В пост.тока
  • Потребление тока
    1.3 Вт
  • Защита от неверной полярности
    Есть
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -40 ~ +85
  • Рабочая влажность, %
    10 ~ 95, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Защита от перенапряжения
    ±0.5 кВ для линии питания
  • Изоляция каналов внутренней логики
    3000 В пост.тока
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (1.6 секунд), Передача данных (Программно)
  • Конструктивные свойства
  • Материал корпуса
    Пластик
  • Размеры и вес
  • Габаритные размеры, мм
    123 x 72 x 35
  • Вес нетто, кг
    0.16
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настольный/настенный
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
M-7017RC-G CR 8-channel Analog Input Module M-7017RC-G CR 24 843 руб.
