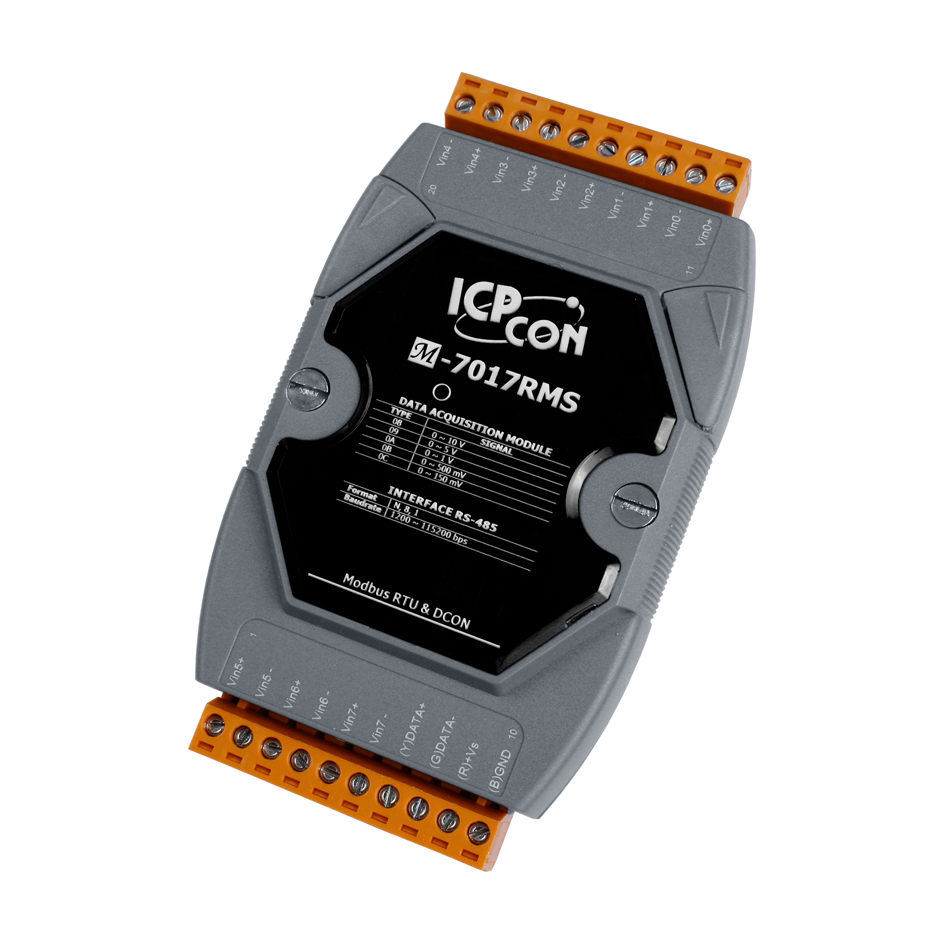

M-7017RMS-G CR 8-channel True RMS Input Module (Gray Cover) (RoHS)

ICP DAS: M-7017RMS-G CR

Артикул:   M-7017RMS-G CR

Модуль с 8 каналами аналогового ввода True RMS

Основные свойства

  • Количество каналов АЦП
    8
  • Диапазон входных сигналов по напряжению
    0 ~ 1 В
    0 ~ 10 В
    0 ~ 150 мВ
    0 ~ 5 В
    0 ~ 500 мВ
  • Габаритные размеры, мм
    123 x 72 x 35
  • Параметры последовательной связи
  • Интерфейс
    RS-485
  • Протоколы последовательной связи
    DCON
    Modbus RTU
  • Скорость передачи данных, бит/с
    1200 ~ 115200
  • Резистор в цепи смещения
    Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
  • Аналоговый ввод
  • Количество каналов АЦП
    8
  • Тип каналов аналогового ввода
    Дифференциальные
  • Разрешение АЦП
    16 бит
  • Точность АЦП
    Синусоидальный сигнал: ±0.15% от полного диапазона при 50/60 Гц, ±0.5% при 45 Гц ~ 10 кГц; постоянный ток: ±0.3% от полного диапазона
  • Частота дискретизации
    10 Гц (общая)
  • Диапазон входных сигналов по напряжению
    0 ~ 1 В
    0 ~ 10 В
    0 ~ 150 мВ
    0 ~ 5 В
    0 ~ 500 мВ
  • Температурный дрейф нуля
    ±20 мкВ/°C
  • Температурный дрейф шкалы
    ±25 ppm/°C
  • Пропускная способность
    15.7 Гц
  • Входное сопротивление
    >2 МОм
  • Индивидуальная настройка каналов
    Есть
  • Подавление синфазных помех (Общий режим)
    86 дБ
  • Подавление синфазных помех (Номинальный режим)
    100 дБ
  • Защита от перенапряжения
    ±35 В пост.
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор Питание/Передача данных
  • Индикаторы ввода/вывода
    Нет
  • 7-сегментный светодиодный дисплей
    Нет
  • Требования к электропитанию
  • Рабочее напряжение
    10 ~ 30 В пост.тока
  • Потребление тока
    0.9 Вт
  • Защита от неверной полярности
    Есть
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -40 ~ +85
  • Рабочая влажность, %
    10 ~ 95, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Защита от перенапряжения
    ±0.5 кВ для линии питания
  • Изоляция каналов внутренней логики
    2500 В пост.тока
  • Системные характеристики
  • Сторожевой таймер
    Есть, Модуль (1.6 секунд), Передача данных (Программно)
  • Размеры и вес
  • Габаритные размеры, мм
    123 x 72 x 35
  • Монтаж
  • Монтаж
    На DIN-рейку
  • Комплект поставки
  • Комплект поставки
    Документация и ПО на CD
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
M-7017RMS-G CR 8-channel True RMS Input Module (Gray Cover) (RoHS) M-7017RMS-G CR 25 724 руб.
