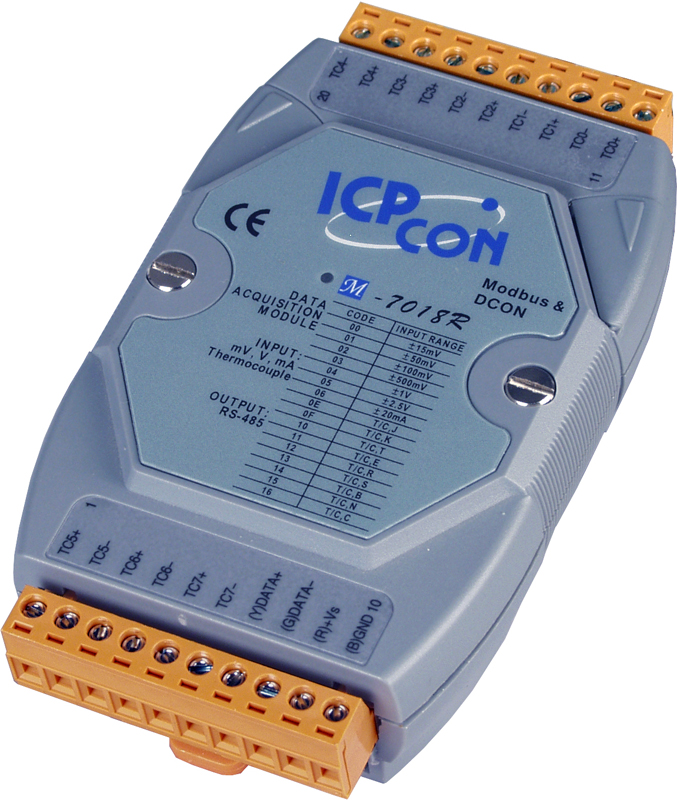

M-7018R-G CR 8-channel Thermocouple Input Module with High Over Voltage Protection
Артикул: M-7018R-G CR
Модуль с 8 каналами аналогового ввода и защитой от перенапряжения, протокол Modbus RTU
Основные свойства
-
Количество каналов АЦП8
-
Диапазон входных сигналов по напряжению±1 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый ввод
-
Количество каналов АЦП8
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Точность АЦП±0.1% от полного диапазона
-
Частота дискретизации10 Гц (общая)
-
Диапазон входных сигналов по напряжению±1 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ -
Диапазон входных сигналов по типу термопарыJ, K, T, E, R, S, B, N, C
-
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Температурный дрейф нуля+/-10 мкВ/°C
-
Температурный дрейф шкалы+/-25 ppm/°C
-
Входное сопротивление> 400 кОм
-
Ширина полосы пропускания15.7 Гц
-
Затухание аддитивной помехи100 дБ
-
Затухание синфазной помехи86 дБ мин.
-
Обнаружение обрыва кабеляЕсть
-
Индивидуальная настройка каналовНет
-
Постоянный вывод температурыНет
-
Стабильное значение температурного вывода для полевых устройствНет
-
Защита каналов от электростатического разряда+/-4 кВ
-
Защита от перенапряжения240 Vrms
-
Общая защита от перенапряжения200 В пост.тока
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
-
7-сегментный светодиодный дисплейНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока1.0 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
