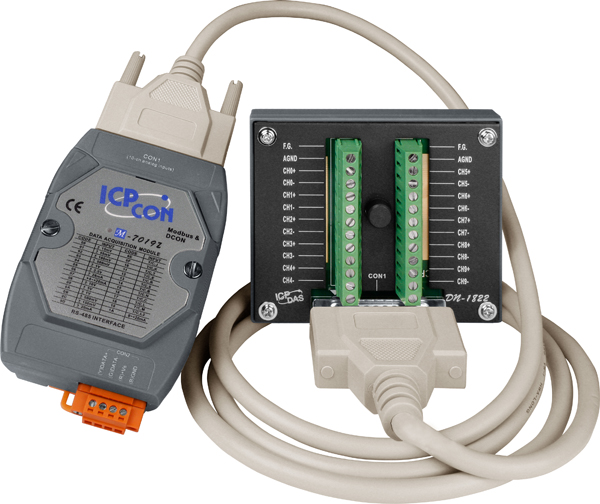

M-7019Z-G/S2 CR 10-channel Universal Analog Input Module (Gray Cover) (RoHS) Include M-7019Z module and
Артикул: M-7019Z-G/S2 CR
Универсальный модуль с 10 каналами ввода с выносным клеммным блоком
Основные свойства
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±100 мВ
±15 мВ
±150 мВ
±2.5 В
±5 В
±50 мВ
±500 мВ -
Диапазон входных сигналов по току-20 ~ +20 мА
0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером -
Габаритные размеры, мм34 x 116 x 73
- Шина
-
Тип шины модуляПараллельная
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый ввод
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Точность АЦП±0.1%
-
Частота дискретизации10 Гц
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±100 мВ
±15 мВ
±150 мВ
±2.5 В
±5 В
±50 мВ
±500 мВ -
Диапазон входных сигналов по току-20 ~ +20 мА
0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером -
Температурный дрейф нуля+/-20 мкВ/°C
-
Температурный дрейф шкалы+/-25 ppm/°C
-
Входное сопротивлениеПо напряжению: >400 кОм
По току: 125 Ом -
Ширина полосы пропускания15.7 Гц
-
Затухание аддитивной помехи100 дБ
-
Затухание синфазной помехи86 дБ мин.
-
Обнаружение обрыва кабеляЕсть
-
Защита каналов от электростатического разряда+/- 4 кВ
-
Защита от перенапряжения240 В
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм34 x 116 x 73
- Монтаж
-
МонтажНа DIN-рейку
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
