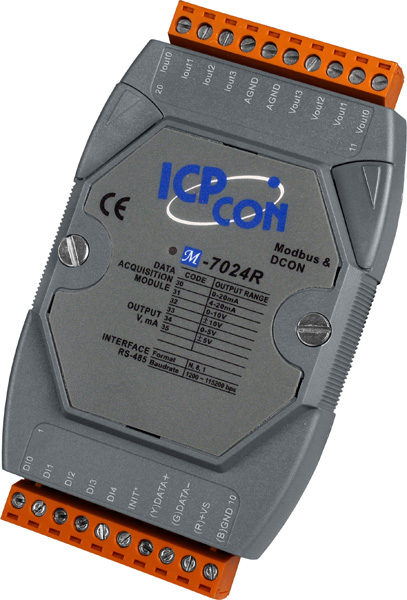

M-7024R-G CR 4-channel Analog Output and 5-channel DI Module with DCON and Modbus Protocol (Gray Cover
Артикул: M-7024R-G CR
Модуль с 4 каналами аналогового вывода и 5 каналами дискретного ввода, разрешение - 14 бит, протокол Modbus RTU
Основные свойства
-
Количество каналов ЦАП4
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
0 ~ 5 В
±10 В
±5 В -
Диапазон выходных сигналов по току0 ~ 20 мА
4 ~ 20 мА -
Количество каналов дискретного ввода5
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785)
- Аналоговый вывод
-
Количество каналов ЦАП4
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
0 ~ 5 В
±10 В
±5 В -
Диапазон выходных сигналов по току0 ~ 20 мА
4 ~ 20 мА -
Разрешение ЦАП14 бит
-
Точность ЦАП0.1%
-
Время установки значения ЦАП10 мс
-
Обнаружение обрыва кабеляНет
-
Установка безопасного значенияЕсть
-
Установка значения при подаче питанияЕсть
-
Межканальная изоляцияНет
-
Защита каналов от электростатического разряда+/-4 В пост.
- Дискретный ввод
-
Количество каналов дискретного ввода5
-
Тип каналов дискретного вводаСухой (Source)
-
Напряжение в открытом состоянииЗамкнут на GND
-
Напряжение в закрытом состоянииОткрытый
- Счетчик
-
Максимальное разрешение счетчика16 бит
-
Максимальная частота входного сигнала50 Гц
-
Минимальная ширина импульса10 мс
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока3.2 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
-
Защита по RS (IEC 61000-4-3)5 В/м, 80 МГц ~ 1 ГГц
-
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Изоляция каналов внутренней логики3000 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
