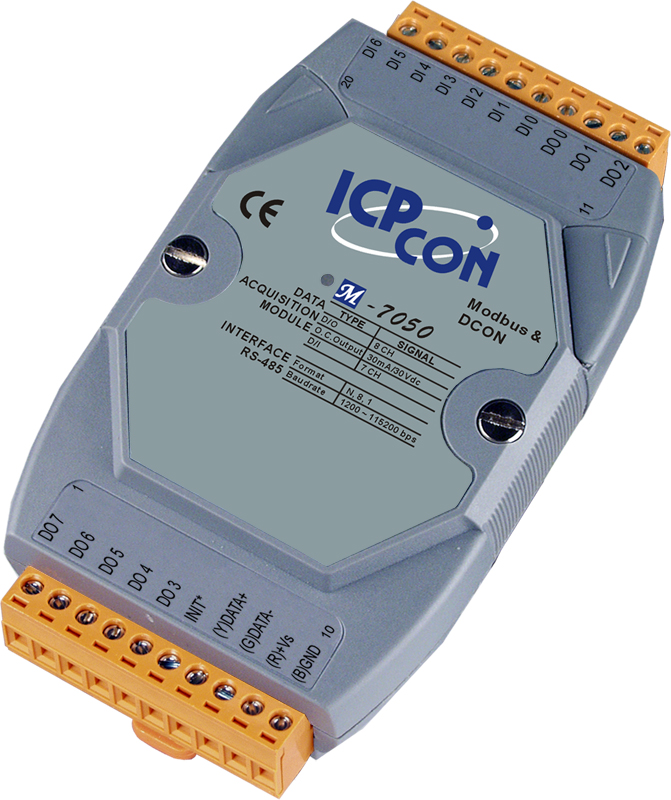

M-7050-G CR 8 Channel Non-isolated Digital output & 7 Channel Non-isolated Digital input Module
Артикул: M-7050-G CR
Модуль с 8 каналами неизолированного дискретного вывода и 7 каналами неизолированного дискретного ввода, протокол Modbus RTU
Основные свойства
-
Количество каналов дискретного ввода7
-
Количество каналов дискретного вывода8
-
Тип каналов дискретного выводаТип 'открытый коллектор'
-
Габаритные размеры, мм123 x 72 x 35
- Параметры последовательной связи
-
ИнтерфейсRS-485
-
Протоколы последовательной связиDCON
Modbus RTU -
Скорость передачи данных, бит/с1200 ~ 115200
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
-
Резистор в цепи смещенияНет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785)
- Дискретный ввод
-
Количество каналов дискретного ввода7
-
Тип каналов дискретного вводаСухой контакт: Приемник, Влажный контакт: Источник
-
Защита от перенапряженияНет
-
Изоляция каналовНет
-
Входное сопротивление100 кОм
-
Напряжение в открытом состоянииВлажный контакт: -
Сухой контакт: Открытый -
Напряжение в закрытом состоянииВлажный контакт: -
Сухой контакт: Открытый -
Рабочее расстояние для сухого контакта500 м макс.
- Счетчик
-
Максимальное разрешение счетчика16 бит
-
Максимальная частота входного сигнала100 Гц
-
Минимальная ширина импульса5 мс
- Дискретный вывод
-
Количество каналов дискретного вывода8
-
Тип каналов дискретного выводаТип 'открытый коллектор'
-
Тип каналов дискретного выводаОткрытый коллектор
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал30 мА
-
Напряжение нагрузки+3.5 ~ +30 В пост.
-
Установка значения при подаче питанияЕсть
-
Установка безопасного значенияЕсть
- Светодиодные индикаторы
-
Системные индикаторы1 индикатор Питание/Передача данных
-
Индикаторы ввода/выводаНет
- Требования к электропитанию
-
Рабочее напряжение10 ~ 30 В пост.тока
-
Потребление тока0.4 Вт
-
Защита от неверной полярностиЕсть
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +85
-
Рабочая влажность, %10 ~ 95, без образования конденсата
- Защита
-
Защита ESD (IEC 61000-4-2)Нет
-
Защита EFT (IEC 61000-4-4)Нет
-
Защита от перенапряженияНет
-
Изоляция каналов внутренней логикиНет
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (1.6 секунд), Передача данных (Программно)
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
