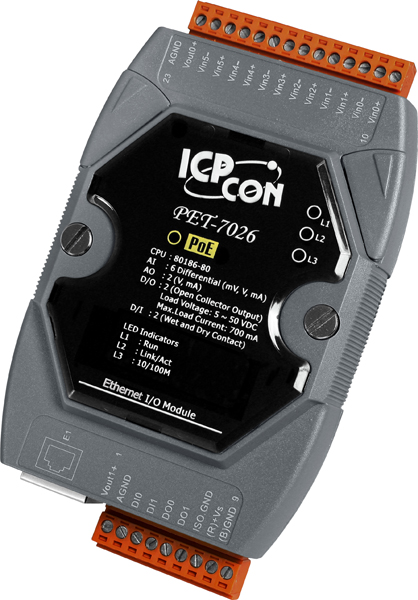

PET-7026 CR 6-channel Analog Input, 2-channel Analog Output, 2-channel Digital Input And 2-channel Di
ICP DAS
Производитель: ICP DAS
Артикул: PET-7026 CR
Под заказ
31 173 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии
Описание
Ethernet-модуль с 6 каналами аналогового ввода, 2 каналами аналогового вывода, 2 каналами дискретного ввода и 2 каналами дискретного вывода, с возможностью питания по PoE
Основные свойства
-
Порты Ethernet1 x Ethernet 10/100 Base T(X) (разъем RJ45)
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Количество каналов ЦАП2
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
0 ~ 5 В
±10 В
±5 В -
Диапазон выходных сигналов по току0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером -
Количество каналов дискретного ввода2
-
Количество каналов дискретного вывода2
-
Габаритные размеры, мм123 x 72 x 35
- Параметры связи
-
Порты Ethernet1 x Ethernet 10/100 Base T(X) (разъем RJ45)
-
Порты PoEЕсть
-
Протоколы EthernetModbus TCP
Modbus UDP
- Аналоговый ввод
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Точность АЦПОбычный режим: ±0.1%
Ускоренный режим: ±0.5% или лучше -
Частота дискретизацииОбычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая)
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Температурный дрейф нуля±20 мкВ/°C
-
Температурный дрейф шкалы±25 ppm/°C
-
Входное сопротивлениеПо напряжению: 2 МОм
По току: 125 Ом -
Обнаружение обрыва кабеляЕсть, для +4 ~ +20 мА
-
Индивидуальная настройка каналовЕсть
-
Подавление синфазных помех (Общий режим)86 дБ
-
Подавление синфазных помех (Номинальный режим)100 дБ
-
Изоляция виртуальных каналовЕсть, 400 В пост.тока
-
Защита по токуЕсть, 50 мА при 110 В пост.тока
-
Защита от перенапряжения240 Vrms
-
Общая защита от перенапряжения±200 В пост.тока
- Аналоговый вывод
-
Количество каналов ЦАП2
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
0 ~ 5 В
±10 В
±5 В -
Диапазон выходных сигналов по току0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером -
Разрешение ЦАП12 бит
-
Точность ЦАП±0.1% от полного диапазона
-
Сопротивление нагрузки500 Ом
-
Нагрузочная способность выхода по напряжению10 В при 20 мА
-
Индивидуальная настройка каналовЕсть
-
Обнаружение обрыва кабеляЕсть, +4 ~ +20 мА
-
Установка безопасного значенияЕсть, настраивается программно
-
Установка значения при подаче питанияЕсть, настраивается программно
- Дискретный ввод
-
Количество каналов дискретного ввода2
-
Тип подключения каналов дискретного вводаВлажный контакт: Source
Сухой контакт: Sink/Source -
Тип каналов дискретного вводаСухой контакт, Влажный контакт
-
Защита от перенапряжения30 В пост.
-
Входное сопротивлениеНет
-
Напряжение в открытом состоянииВлажный контакт: +1 В пост.макс.
Сухой контакт: Замкнут на GND -
Напряжение в закрытом состоянииВлажный контакт: +3.5 ~ +30 В пост.
Сухой контакт: Открытый -
Рабочее расстояние для сухого контакта500 м макс.
- Счетчик
-
Максимальное разрешение счетчика32 бита
-
Максимальная частота входного сигнала100 Гц
-
Минимальная ширина импульса5 мс
- Дискретный вывод
-
Количество каналов дискретного вывода2
-
Тип каналов дискретного выводаТип 'открытый коллектор', изолированный
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал700 мА
-
Напряжение нагрузки+5 ~ +50 В пост.
-
Установка значения при подаче питанияЕсть, настраивается программно
-
Установка безопасного значенияЕсть, настраивается программно
-
Защита от короткого замыканияЕсть
-
Защита от перегрузки1.4 A
-
Защита от перенапряжения60 В пост.
- Функции безопасности
-
Функции безопасностиID
Пароль
Фильтр по IP-адресу
- Светодиодные индикаторы
-
Системные индикаторыЕсть
-
Индикаторы ввода/выводаНет
-
Индикаторы питания по PoEЕсть
- Требования к электропитанию
-
Потребление тока3.9 Вт макс.
-
Защита от неверной полярностиЕсть
-
Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
-
Питание по PoEЕсть, IEEE 802.3af, Class1
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +85
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Защита
-
Напряжение изоляции, ВНет
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±0.5 кВ для линии питания
-
Изоляция каналов внутренней логики2500 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (0.8 сек.), Связь (выбирается программно)
- Программное обеспечение
-
Web-интерфейсЕсть
-
Встроенный web-серверЕсть
-
Возможность парного соединенияЕсть
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм123 x 72 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиДокументация и ПО на CD
Краткое руководство пользователя
Устройство
Характеристики
| Производитель | ICP DAS |
| Категория | Серия PET-7000 |
| Артикул | PET-7026 CR |
| Мин. заказ | 1 шт |
