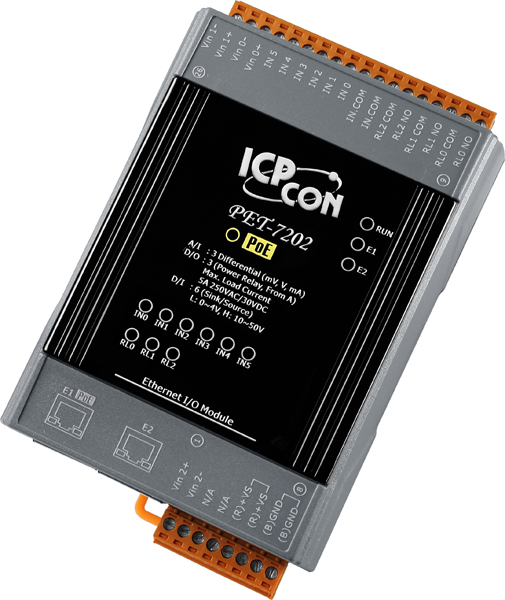

PET-7202 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 3-ch AI, 6-ch DI, 3-ch Relay (RoHS)
Артикул: PET-7202
Ethernet-модуль с 3 каналами аналогового ввода, 6 каналами дискретного ввода, 3 каналами релейного вывода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE
Основные свойства
-
Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Количество каналов дискретного ввода6
-
Количество каналов релейного вывода3
-
Габаритные размеры, мм120 x 76 x 38
- Параметры связи
-
Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
-
Порты PoEЕсть
-
Протоколы EthernetModbus TCP
Modbus UDP
- Аналоговый ввод
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП16 бит
-
Точность АЦПОбычный режим: ±0.1%
Ускоренный режим: ±0.5% или лучше -
Частота дискретизацииУскоренный режим: 50 Гц (Общая)
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Температурный дрейф нуля±20 мкВ/°C
-
Температурный дрейф шкалы±25 ppm/°C
-
Входное сопротивлениеПо напряжению: 2 МОм
По току: 125 Ом -
Обнаружение обрыва кабеляЕсть, для +4 ~ +20 мА
-
Индивидуальная настройка каналовЕсть
-
Подавление синфазных помех (Общий режим)86 дБ
-
Подавление синфазных помех (Номинальный режим)100 дБ
-
Изоляция виртуальных каналовЕсть, 400 В пост.тока
-
Защита по токуЕсть, 50 мА при 110 В пост.тока
-
Защита от перенапряжения240 Vrms
- Дискретный ввод
-
Количество каналов дискретного ввода6
-
Тип подключения каналов дискретного вводаSink/Source
-
Тип каналов дискретного вводаСухой контакт
-
Защита от перенапряжения+70 В пост.
-
Входное сопротивление10 кОм, 0.5 Вт
-
Напряжение в открытом состоянии+10 ~ +50 В пост.
-
Напряжение в закрытом состоянии+4 В пост. макс.
- Счетчик
-
Максимальное разрешение счетчика32 бита
-
Максимальная частота входного сигнала100 Гц
-
Минимальная ширина импульса5 мс
- Релейный вывод
-
Количество каналов релейного вывода3
-
Нагрузочная способность реле5.0 А при 25°C
-
Тип каналов релейного выводаСиловое реле, Form A (SPST N.O.)
-
Рабочее напряжение250 В пост./перем.
-
Время переключения реле6 мс
-
Время восстановления3 мс
-
Механическая износостойкость20000000 переключений при нулевой нагрузке (300 переключений/мин)
-
Внутрикомпонентная изоляция, В3750
-
Установка безопасного значенияЕсть, настраивается программно
-
Установка значения при подаче питанияЕсть, настраивается программно
- Функции безопасности
-
Функции безопасностиID
Пароль
Фильтр по IP-адресу
- Светодиодные индикаторы
-
Системные индикаторыЕсть
-
Индикаторы ввода/выводаЕсть
-
Индикаторы питания по PoEЕсть
- Требования к электропитанию
-
Потребление тока4.1 Вт макс.
-
Защита от неверной полярностиЕсть
-
Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
-
Питание по PoEЕсть, IEEE 802.3af, Class1
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +85
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Защита
-
Напряжение изоляции, ВНет
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
-
Защита от перенапряжения±2 кВ для линии питания
-
Изоляция каналов внутренней логики2500 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (0.8 сек.), Связь (выбирается программно)
- Программное обеспечение
-
Web-интерфейсЕсть
-
Встроенный web-серверЕсть
-
Возможность парного соединенияЕсть
- Размеры и вес
-
Габаритные размеры, мм120 x 76 x 38
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
