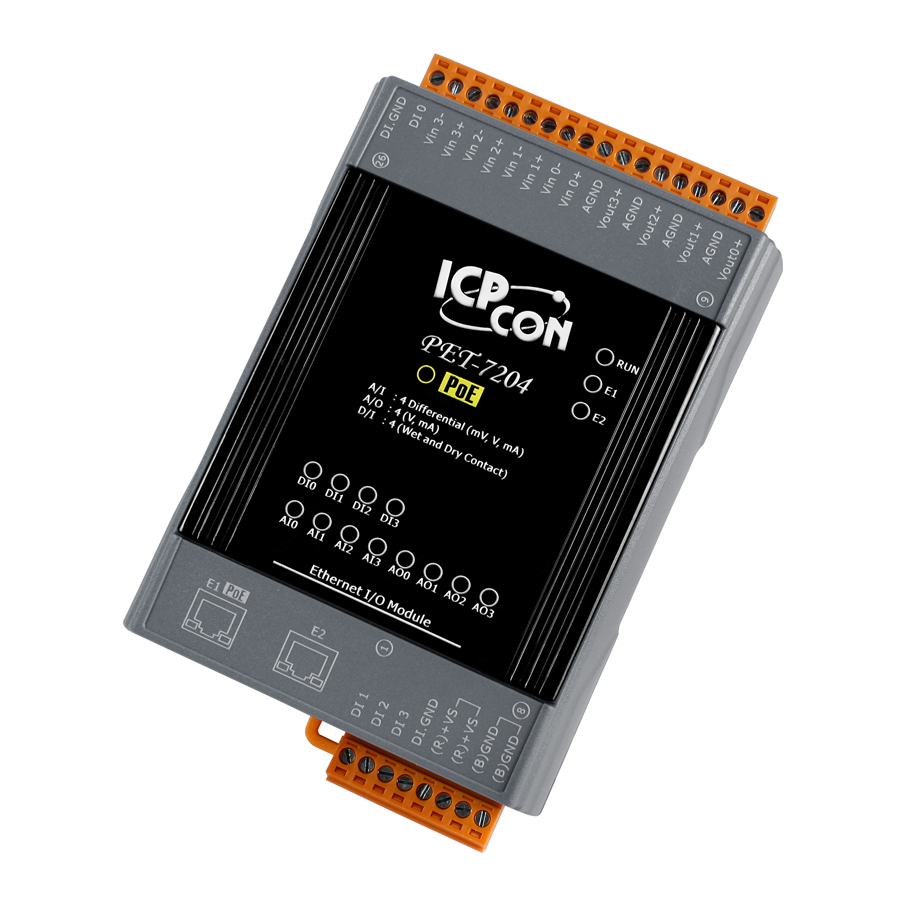

PET-7204 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AI, 4-channels AO, 4-channels DI (RoHS)

Артикул: PET-7204 CR

Ethernet-модуль с 4 каналами аналогового ввода, 4 каналами аналогового вывода и 4 каналами дискретного ввода, и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE

Основные свойства

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Диапазон входных сигналов по напряжению

±1 В
±10 В
±5 В
±500 мВ
Диапазон входных сигналов по току

0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом
Количество каналов ЦАП

4
Диапазон выходных сигналов по напряжению

0 ~ 10 В
0 ~ 5 В
±10 В
±5 В
Диапазон выходных сигналов по току

0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером
Количество каналов дискретного ввода

4
Габаритные размеры, мм

120 x 76 x 38

Параметры связи
Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Порты PoE

Есть
Протоколы Ethernet

Modbus TCP
Modbus UDP

Аналоговый ввод
Тип каналов аналогового ввода

Дифференциальные
Разрешение АЦП

16 бит
Точность АЦП

Обычный режим: ±0.1%
Ускоренный режим: ±0.5% или лучше
Частота дискретизации

Ускоренный режим: 50 Гц (Общая)
Диапазон входных сигналов по напряжению

±1 В
±10 В
±5 В
±500 мВ
Диапазон входных сигналов по току

0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом
Температурный дрейф нуля

±20 мкВ/°C
Температурный дрейф шкалы

±25 ppm/°C
Входное сопротивление

По напряжению: 2 МОм
По току: 125 Ом
Обнаружение обрыва кабеля

Есть, для +4 ~ +20 мА
Индивидуальная настройка каналов

Есть
Подавление синфазных помех (Общий режим)

86 дБ
Подавление синфазных помех (Номинальный режим)

100 дБ
Изоляция виртуальных каналов

Есть, 400 В пост.тока
Защита по току

Есть, 50 мА при 110 В пост.тока
Защита от перенапряжения

240 Vrms
Общая защита от перенапряжения

±200 В пост.тока

Аналоговый вывод
Количество каналов ЦАП

4
Диапазон выходных сигналов по напряжению

0 ~ 10 В
0 ~ 5 В
±10 В
±5 В
Диапазон выходных сигналов по току

0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером
Разрешение ЦАП

12 бит
Точность ЦАП

±0.1% от полного диапазона
Сопротивление нагрузки

400 Ом
Нагрузочная способность выхода по напряжению

10 В при 20 мА
Индивидуальная настройка каналов

Есть
Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА
Установка безопасного значения

Есть, настраивается программно
Установка значения при подаче питания

Есть, настраивается программно

Дискретный ввод
Количество каналов дискретного ввода

4
Тип подключения каналов дискретного ввода

Влажный контакт: Source
Сухой контакт: Sink
Тип каналов дискретного ввода

Сухой контакт, Влажный контакт
Защита от перенапряжения

+70 В пост.
Входное сопротивление

Нет
Напряжение в открытом состоянии

Влажный контакт: +1 В пост.макс.
Сухой контакт: Замкнут на GND
Напряжение в закрытом состоянии

Влажный контакт: +3.5 ~ +30 В пост.
Сухой контакт: Открытый
Рабочее расстояние для сухого контакта

500 м макс.

Счетчик
Максимальное разрешение счетчика

32 бита
Максимальная частота входного сигнала

100 Гц
Минимальная ширина импульса

5 мс

Функции безопасности
Функции безопасности

ID
Пароль
Фильтр по IP-адресу

Светодиодные индикаторы
Системные индикаторы

Есть
Индикаторы ввода/вывода

Есть
Индикаторы питания по PoE

Есть

Требования к электропитанию
Потребление тока

5.5 Вт макс.
Защита от неверной полярности

Есть
Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока
Питание по PoE

Есть, IEEE 802.3af, Class1

Условия эксплуатации
Рабочая температура, °C

-25 ~ +75
Температура хранения, °C

-30 ~ +85
Рабочая влажность, %

10 ~ 90, без образования конденсата

Защита
Напряжение изоляции, В

Нет
Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания
Защита от перенапряжения

±2 кВ для линии питания
Изоляция каналов внутренней логики

2500 В пост.тока

Системные характеристики
Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно)

Программное обеспечение
Web-интерфейс

Есть
Встроенный web-сервер

Есть
Возможность парного соединения

Есть

Размеры и вес
Габаритные размеры, мм

120 x 76 x 38

Монтаж
Монтаж

На DIN-рейку
Настольный/настенный

Количество

—

Наименование	Артикул	Цена с НДС
PET-7204 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AI, 4-channels AO, 4-channels DI (RoHS)	PET-7204 CR	44 666 руб.
