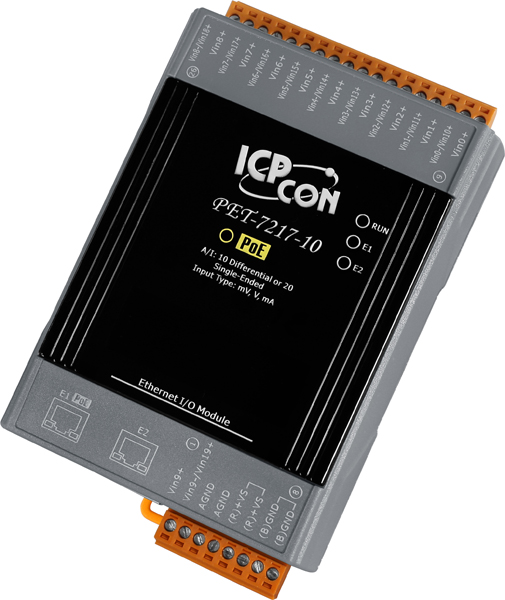

PET-7217-10 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 10/20-ch AI (RoHS)
Артикул: PET-7217-10 CR
Ethernet-модуль с 10/20 каналами аналогового ввода, с защитой от перенапряжения, со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE
Основные свойства
-
Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Габаритные размеры, мм120 x 76 x 38
- Параметры связи
-
Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
-
Порты PoEЕсть
-
Протоколы EthernetModbus TCP
Modbus UDP
- Аналоговый ввод
-
Тип каналов аналогового ввода10 дифференциальных или 20 потенциальных, выбирается программно
-
Разрешение АЦП16 бит
-
Точность АЦПОбычный режим: ±0.1%
Ускоренный режим: ±0.5% или лучше -
Частота дискретизацииУскоренный режим: 50 Гц (Общая)
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±150 мВ
±5 В
±500 мВ -
Диапазон входных сигналов по току0 ~ 20 мА
4 ~ 20 мА
±20 мА
Требуется внешний резистор 125 Ом -
Температурный дрейф нуля±20 мкВ/°C
-
Температурный дрейф шкалы±25 ppm/°C
-
Входное сопротивлениеПо напряжению: 2 МОм (дифф.), 1 МОм (потенц.)
По току: 125 Ом -
Обнаружение обрыва кабеляЕсть
-
Индивидуальная настройка каналовЕсть
-
Подавление синфазных помех (Общий режим)86 дБ
-
Подавление синфазных помех (Номинальный режим)100 дБ
-
Изоляция виртуальных каналовЕсть, 400 В пост.тока
-
Защита по токуЕсть, 50 мА при 110 В пост.
-
Защита от перенапряженияДифференциальное подключение: 240 Vrms, Ассиметричное подключение: >150 Vrms
-
Общая защита от перенапряжения±200 В пост.тока
- Функции безопасности
-
Функции безопасностиID
Пароль
Фильтр по IP-адресу
- Светодиодные индикаторы
-
Системные индикаторыЕсть
-
Индикаторы ввода/выводаНет
-
Индикаторы питания по PoEЕсть
- Требования к электропитанию
-
Потребление тока3.8 Вт макс.
-
Защита от неверной полярностиЕсть
-
Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
-
Питание по PoEЕсть, IEEE 802.3af, Class1
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +85
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Защита
-
Напряжение изоляции, ВНет
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
-
Защита от перенапряжения±2 кВ для линии питания
-
Изоляция каналов внутренней логики2500 В пост.тока
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (0.8 сек.), Связь (выбирается программно)
- Программное обеспечение
-
Web-интерфейсЕсть
-
Встроенный web-серверЕсть
-
Возможность парного соединенияЕсть
- Размеры и вес
-
Габаритные размеры, мм120 x 76 x 38
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
