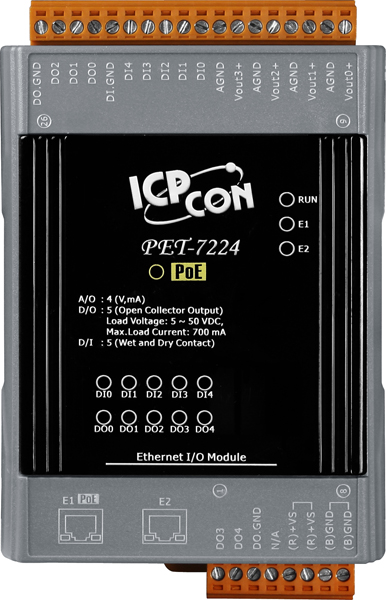

PET-7224 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AO, 5-channels DI and 5-channels DO (RoHS)

Артикул: PET-7224 CR

Ethernet-модуль с 4 каналами аналогового вывода, 5 каналами дискретного ввода и 5 каналами дискретного вывода, со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE

Основные свойства

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Количество каналов ЦАП

4
Диапазон выходных сигналов по напряжению

0 ~ 10 В
0 ~ 5 В
±10 В
±5 В
Диапазон выходных сигналов по току

0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером
Количество каналов дискретного ввода

5
Количество каналов дискретного вывода

5
Габаритные размеры, мм

120 x 76 x 38

Параметры связи
Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Порты PoE

Есть
Протоколы Ethernet

Modbus TCP
Modbus UDP

Аналоговый вывод
Количество каналов ЦАП

4
Диапазон выходных сигналов по напряжению

0 ~ 10 В
0 ~ 5 В
±10 В
±5 В
Диапазон выходных сигналов по току

0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером
Разрешение ЦАП

12 бит
Точность ЦАП

±0.1% от полного диапазона
Сопротивление нагрузки

500 Ом
Нагрузочная способность выхода по напряжению

10 В при 20 мА
Индивидуальная настройка каналов

Есть
Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА
Установка безопасного значения

Есть, настраивается программно
Установка значения при подаче питания

Есть, настраивается программно

Дискретный ввод
Количество каналов дискретного ввода

5
Тип подключения каналов дискретного ввода

Влажный контакт: Source
Сухой контакт: Sink
Тип каналов дискретного ввода

Сухой контакт, Влажный контакт
Защита от перенапряжения

30 В пост.
Входное сопротивление

Нет
Напряжение в открытом состоянии

Влажный контакт: +1 В пост.макс.
Сухой контакт: Замкнут на GND
Напряжение в закрытом состоянии

Влажный контакт: +3.5 ~ +30 В пост.
Сухой контакт: Открытый

Счетчик
Максимальное разрешение счетчика

32 бита
Максимальная частота входного сигнала

100 Гц
Минимальная ширина импульса

5 мс

Дискретный вывод
Количество каналов дискретного вывода

5
Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный
Тип подключения каналов дискретного вывода

Sink
Максимальная нагрузка на канал

700 мА
Напряжение нагрузки

+5 ~ +50 В пост.
Установка значения при подаче питания

Есть, настраивается программно
Установка безопасного значения

Есть, настраивается программно
Защита от короткого замыкания

Есть
Защита от перегрузки

1.4 A
Защита от перенапряжения

60 В пост.

Функции безопасности
Функции безопасности

ID
Пароль
Фильтр по IP-адресу

Светодиодные индикаторы
Системные индикаторы

Есть
Индикаторы ввода/вывода

Есть
Индикаторы питания по PoE

Есть

Требования к электропитанию
Потребление тока

5.5 Вт макс.
Защита от неверной полярности

Есть
Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока
Питание по PoE

Есть, IEEE 802.3af, Class1

Условия эксплуатации
Рабочая температура, °C

-25 ~ +75
Температура хранения, °C

-30 ~ +85
Рабочая влажность, %

10 ~ 90, без образования конденсата

Защита
Напряжение изоляции, В

Нет
Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания
Защита от перенапряжения

±2 кВ для линии питания
Изоляция каналов внутренней логики

2500 В пост.тока

Системные характеристики
Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно)

Программное обеспечение
Web-интерфейс

Есть
Встроенный web-сервер

Есть
Возможность парного соединения

Есть

Размеры и вес
Габаритные размеры, мм

120 x 76 x 38

Монтаж
Монтаж

На DIN-рейку
Настольный/настенный

Количество

—

Наименование	Артикул	Цена с НДС
PET-7224 CR PoE Ethernet I/O Module with 2-port Ethernet Switch, with 4-channels AO, 5-channels DI and 5-channels DO (RoHS)	PET-7224 CR	35 957 руб.
