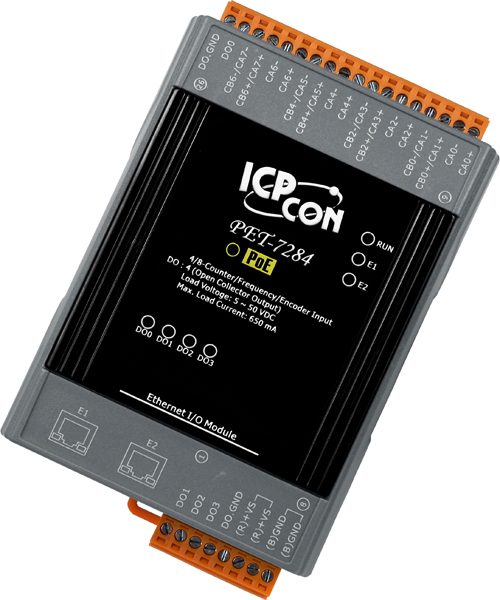

PET-7284 CR PoE Ethernet I/O Module with 4-/8-channel Counter/Frequency/Encoder Input and 4-channel Digital Output (RoHS)
Артикул: PET-7284 CR
Ethernet-модуль с 4/8 каналами ввода со счетчика/энкодера и 4 каналами DO, с возможность питания по PoE
Основные свойства
-
Тип интерфейсаEthernet
-
Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
-
Количество каналов дискретного вывода4
-
Тип каналов дискретного выводаSink
-
Габаритные размеры, мм120х76х38
- Параметры связи
-
Тип интерфейсаEthernet
-
Порты Ethernet2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
-
Порты PoEЕсть
-
Протоколы EthernetModbus TCP
Modbus UDP
- Счетчик
-
Максимальное разрешение счетчика32 бита
-
Максимальная частота входного сигнала1 МГц
-
Минимальная ширина импульса1 мс
- Дискретный вывод
-
Количество каналов дискретного вывода4
-
Количество каналов дискретного вывода4
-
Тип каналов дискретного выводаSink
-
Тип каналов дискретного выводаТип 'открытый коллектор', изолированный
-
Тип подключения каналов дискретного выводаSink
-
Максимальная нагрузка на канал650 мА
-
Напряжение нагрузки+5 ~ +50 В пост.
-
Установка значения при подаче питанияЕсть, настраивается программно
-
Установка безопасного значенияЕсть, настраивается программно
-
Защита от короткого замыканияЕсть
-
Защита от перегрузки1.4 A
-
Защита от перенапряжения60 В пост.
- Энкодер/Частотомер/Счетчик
-
Режим счетчикаКвадрантный, CW/CCW, Импульсный / Направление
-
Разрешение счетчика/энкодера, бит32
-
Максимальная частота счета200 кГц при 3.5 ~ 10 В пост., 150 кГц при 10 ~ 30 В пост.
-
Хранение подсчитанных значенийЕсть, до 10 лет
-
Предустановленное значение счетчикаПрограммируемое
- Функции безопасности
-
Функции безопасностиID
Пароль
Фильтр по IP-адресу
- Светодиодные индикаторы
-
Системные индикаторыЕсть
-
Индикаторы ввода/выводаЕсть
-
Индикаторы Ethernet-портовЕсть
-
Индикаторы питания по PoEЕсть
- Требования к электропитанию
-
Потребление тока4,4 Вт.
-
Защита от неверной полярностиЕсть
-
Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
-
Питание по PoEЕсть, IEEE 802.3af, Class1
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-30 ~ +80
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Защита
-
Напряжение изоляции, В2500
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±4 кВ для линии питания
-
Защита от перенапряжения±2 кВ для линии питания
- Системные характеристики
-
Сторожевой таймерЕсть, Модуль (0.8 сек.), Связь (выбирается программно)
- Программное обеспечение
-
Web-интерфейсЕсть
-
Встроенный web-серверЕсть
-
Возможность парного соединенияЕсть
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм120х76х38
- Монтаж
-
МонтажНа DIN-рейку
Настольный/настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
