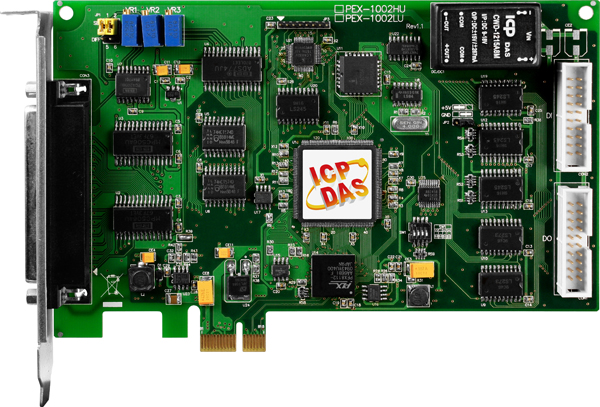

PEX-1002L CR PCI Express, 32-ch, 12-bit, 110 kS/s Low Gain Multi-function DAQ Board (RoHS) Includes one
ICP DAS
Производитель: ICP DAS
Артикул: PEX-1002L CR
Под заказ
33 731 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии
Описание
Многофункциональная плата PCI Express с 32 каналами AI, 16 DI, 16 DO, 3 каналами таймер/счетчик
Основные свойства
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±10 мВ
±100 мВ -
Количество каналов дискретного ввода16
-
Количество каналов дискретного вывода16
-
Габаритные размеры, мм167 x 110 x 22
- Основные характеристики плат
-
Тип компьютерной шиныPCI Express
- Аналоговый ввод
-
Тип каналов аналогового ввода32 потенциальных/16 дифференциальных
-
Разрешение АЦП12 бит
-
Точность АЦП±0.01% при 25°C, ±10 В
-
Частота дискретизации110 кГц
-
Диапазон входных сигналов по напряжению±1 В
±10 В
±10 мВ
±100 мВ -
Температурный дрейф нуля+/- 4 ppm/°C
-
Входное сопротивление10 МОм
-
Биполярный ввод±1.25 В, ±2.5 В, ±5 В, ±10 В
-
Количество потенциальных каналов аналогового ввода32
-
Программируемое усиление АЦП1 , 2 , 4 , 8
-
Защита от перенапряжения±35 В
- Дискретный ввод/вывод
-
Количество неизолированных каналов дискретного ввода16
-
Количество неизолированных каналов дискретного вывода16
- Дискретный ввод
-
Количество каналов дискретного ввода16
-
Количество каналов дискретного ввода16
-
Напряжение лог. 12 В мин.
-
Напряжение лог. 00.8 В макс.
-
Время отклика500 кГц
- Счетчик
-
Количество каналов таймера/счётчика3
-
Максимальное разрешение счетчика16 бит
-
Частота тактовых импульсов, МГц4
- Дискретный вывод
-
Количество каналов дискретного вывода16
-
Количество каналов дискретного вывода16
-
Напряжение лог. 00.4 В макс.
-
Напряжение лог. 12.4 В мин.
-
Нагрузочная способность выходовSink: 2.4 мА; Source: 0.8 мА
-
Время отклика500 МГц
- Требования к электропитанию
-
Потребление тока900 мА @ +3.3 В; 350 мА @ +12 В
- Условия эксплуатации
-
Рабочая температура, °C0 ~ +60
-
Температура хранения, °C-20 ~ +70
-
Рабочая влажность, %5 ~ 85, без образования конденсата
- Размеры и вес
-
Габаритные размеры, мм167 x 110 x 22
- Монтаж
-
МонтажВ компьютер
- Комплект поставки
-
Комплект поставкиДокументация и ПО на CD
Краткое руководство пользователя
Устройство
Характеристики
| Производитель | ICP DAS |
| Категория | АЦП и ЦАП для шины PCI |
| Артикул | PEX-1002L CR |
| Мин. заказ | 1 шт |
