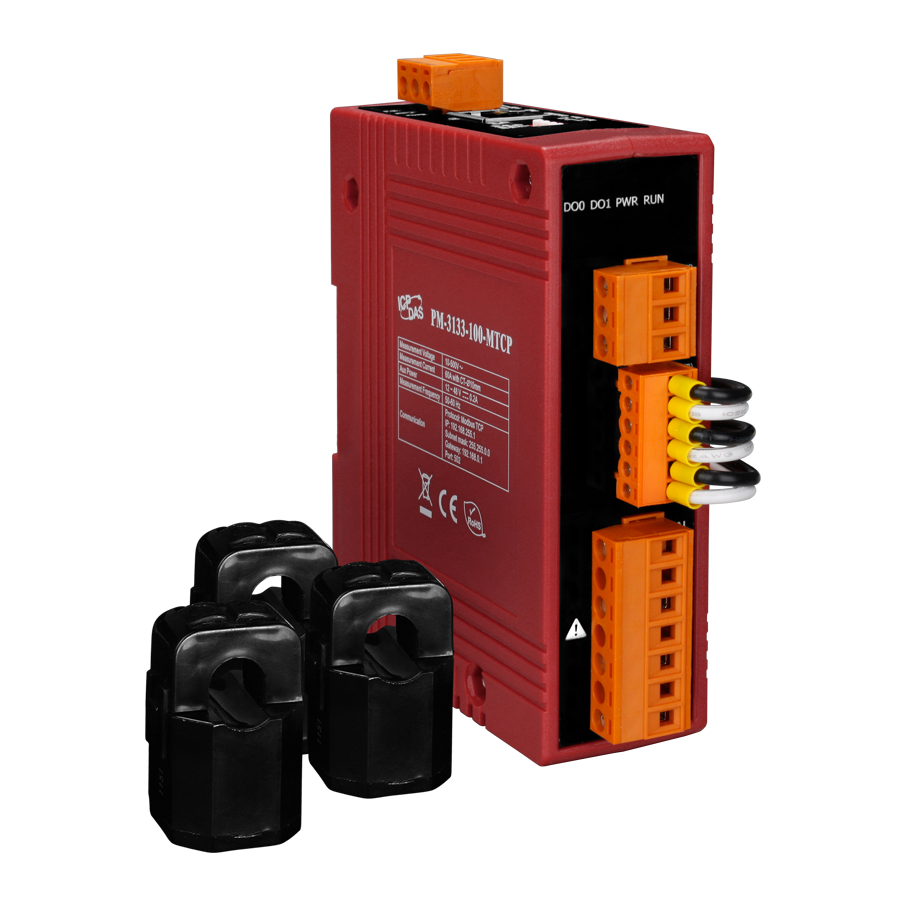

PM-3133-100-MTCP Modbus TCP, 3-phase power meter (60 A)
Артикул: PM-3133-100-MTCP
3-фазный измеритель параметров электрической сети, до 500 В, включая измерительное токовое кольцо 60 А/10 мм, Modbus TCP
Основные свойства
-
Габаритные размеры, мм127х105х33
- Измеряемые параметры сети
-
Тип подключения1P2W-1CT
1P3W-2CT
3P3W-2CT
3P3W-3CT
3P4W-3CT -
Диапазон измерения напряжения10~500 В
-
Диапазон измерения тока0~60 А
-
Измеряемая частота50/60 Гц
-
Класс точности0,5
-
Измеряемые параметрыАктивная мощность (кВт)
Активная энергия (кВт·ч)
Истинное среднеквадратическое значение напряжения (Uскз)
Истинное среднеквадратическое значение тока (Iскз)
Коэффициент мощности
Полная мощность (кВ·А)
Полная энергия (кВ·А·ч)
Реактивная мощность (кВ·А·R)
Реактивная энергия (кВ·А·R·ч)
Частота -
Частота обновления данных1 с
- Интерфейс Modbus
-
ПротоколModbus TCP
- Релейный вывод
-
Количество каналов релейного вывода2
-
Нагрузочная способность реле5 А при 250 В перем., 5 А при 30 В пост.
-
Тип каналов релейного выводаForm A (N.O.)
- Требования к электропитанию
-
Рабочее напряжение+12 ~ +48 В
-
Потребление тока2 Вт
- Условия эксплуатации
-
Рабочая температура, °C-20 ~ +70
-
Температура хранения, °C-25 ~ +80
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм127х105х33
- Монтаж
-
МонтажНа DIN-рейку
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Трансформатор тока
Устройство
