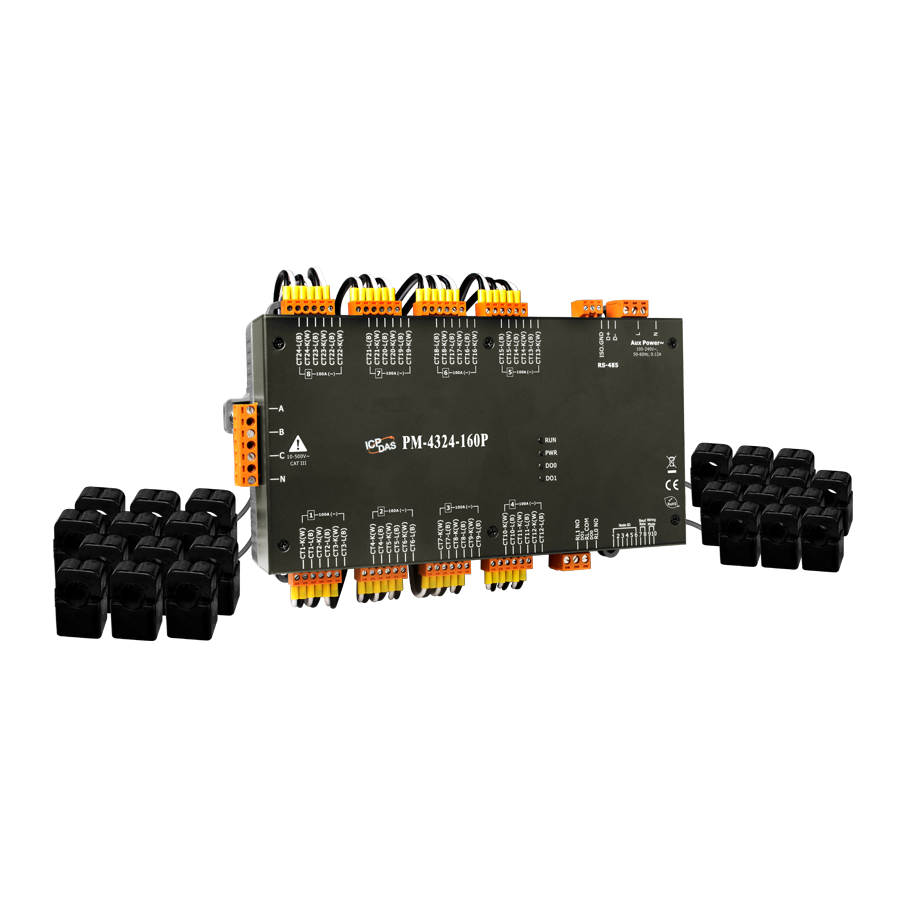

PM-4324-160P Modbus RTU, Multi-Channel Power Meter (100 A)
Артикул: PM-4324-160P
Интеллектуальный многоканальный измеритель параметров сети, 8 каналов для трёхфазной сети или 24 канала для однофазной сети, Modbus RTU, в комплекте токовое кольцо 100 А
Основные свойства
-
Габаритные размеры, мм237х52х134
- Измеряемые параметры сети
-
Тип подключения1P2W-1CT
1P3W-2CT
3P3W-2CT
3P3W-3CT
3P4W-3CT -
Диапазон измерения напряжения10~500 В
-
Диапазон измерения тока0~100 А
-
Измеряемая частота50/60 Гц
-
Класс точности0,5
-
Измеряемые параметрыАктивная мощность (кВт)
Активная энергия (кВт·ч)
Истинное среднеквадратическое значение напряжения (Uскз)
Истинное среднеквадратическое значение тока (Iскз)
Коэффициент мощности
Полная мощность (кВ·А)
Полная энергия (кВ·А·ч)
Реактивная мощность (кВ·А·R)
Реактивная энергия (кВ·А·R·ч)
Частота -
Частота обновления данных1 с
-
Параметры трансформатора тока100 А; внутренний диаметр 16 мм
- Интерфейс Modbus
-
ПротоколModbus RTU
-
Защита от импульсных помех, кВ3
- Параметры последовательной связи
-
Скорость передачи данных, бит/с115200 макс.
-
Формат данных(N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2), (O, 8, 1), (O, 8, 2)
-
Изоляция последовательной линии3 кВ
- Релейный вывод
-
Количество каналов релейного вывода2
-
Нагрузочная способность реле5 А при 250 В перем., 5 А при 30 В пост.
-
Тип каналов релейного выводаForm A (N.O.)
- Требования к электропитанию
-
Рабочее напряжение85-264 В перем.
-
Потребление тока6 Вт
- Условия эксплуатации
-
Рабочая температура, °C-20 ~ +70
-
Температура хранения, °C-25 ~ +80
-
Рабочая влажность, %10 ~ 90, без образования конденсата
- Конструктивные свойства
-
Материал корпусаПластик
- Размеры и вес
-
Габаритные размеры, мм237х52х134
- Монтаж
-
МонтажНа DIN-рейку
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Трансформатор тока
Устройство
Количество
| — | + |
