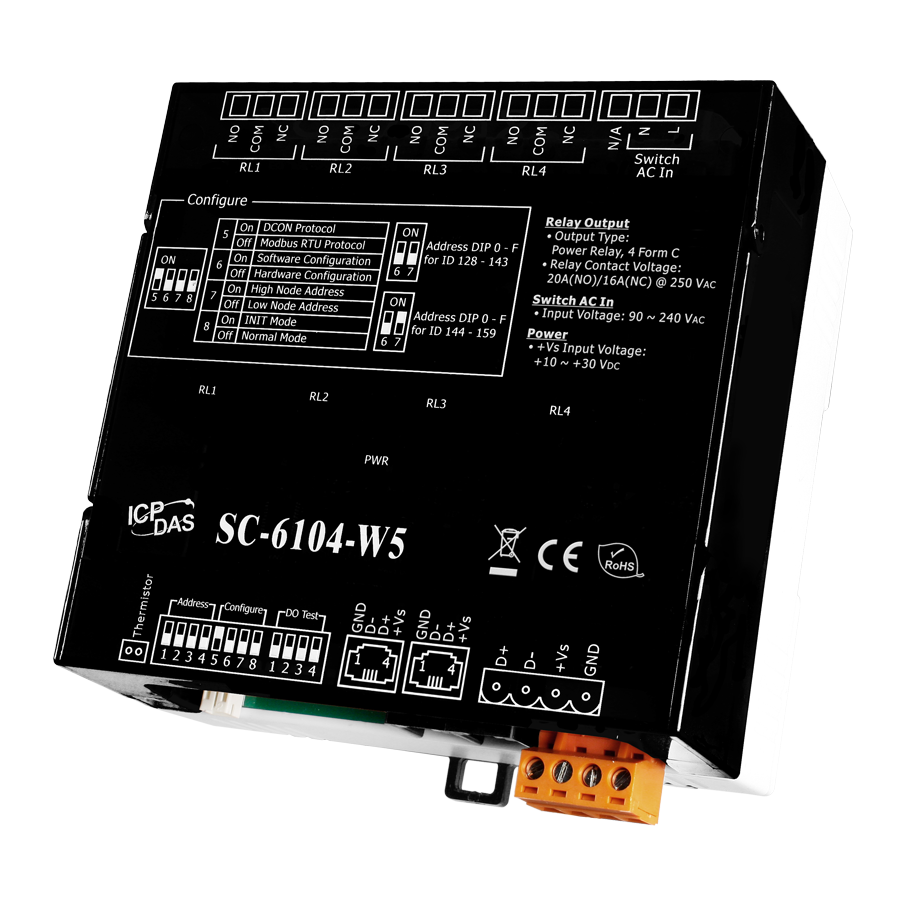

SC-6104-W5 CR 1-channel AC Digital Input and 4-channel Relay Output Lighting Control Module (ROHS)

ICP DAS ICP DAS: SC-6104-W5 CR
Производитель: ICP DAS
Артикул: SC-6104-W5 CR
Под заказ
10 346 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Модуль управления освещением с 1 каналом дискретного ввода и 4 каналами релейного вывода

Основные свойства

  • Количество каналов дискретного ввода
    1
  • Количество каналов релейного вывода
    4
  • Интерфейс управления
    Локальное и удаленное управление состоянием реле (Вкл/Выкл)
  • Габаритные размеры, мм
    116 x 122 x 64
  • Параметры последовательной связи
  • Интерфейс
    RS-485
  • Разъем последовательного порта
    RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией
  • Протоколы последовательной связи
    DCON
    Modbus RTU
  • Скорость передачи данных, бит/с
    Аппаратное значение: фиксированные 9600, Программное значение: 1200 ~ 115200
  • Формат данных
    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
  • Дискретный ввод
  • Количество каналов дискретного ввода
    1
  • Тип каналов дискретного ввода
    90 ~ 240 В перем.тока
  • Входное сопротивление
    68 кОм, 1 Вт
  • Напряжение в открытом состоянии
    85 В перем.тока
  • Напряжение в закрытом состоянии
    60 В перем.тока
  • Датчик температуры
  • Количество каналов датчика
    1
  • Тип
    Термистор
  • Рабочая температура датчика, °C
    -40 ~ +80
  • Допустимое температурное отклонение
    ±0.3°C при 25°C, макс. ±2°C
  • Релейный вывод
  • Количество каналов релейного вывода
    4
  • Нагрузочная способность реле
    20 А (нормально открытый)/16А (нормально закрытый) при 250 В перем. (Рекомедуемый рабочий ток 5 А)
  • Тип каналов релейного вывода
    Силовое реле, 4 Form C
  • Рабочее напряжение
    250 В перем. или 30 В пост.
  • Время переключения реле
    20 мс макс.
  • Время восстановления
    10 мс макс.
  • Механическая износостойкость
    10000000 переключений
  • Электрическая износостойкоость
    100000 переключений
  • Установка значения при подаче питания
    Есть
  • Светодиодные индикаторы
  • Системные индикаторы
    1 индикатор питания
  • Индикаторы ввода/вывода
    4 индикатора для каналов дискретного ввода
  • Управление устройством
  • Интерфейс управления
    Локальное и удаленное управление состоянием реле (Вкл/Выкл)
  • Требования к электропитанию
  • Рабочее напряжение
    10 ~ 30 В пост.тока
  • Потребление тока
    100 мА при 24 В пост.тока (2.4 Вт макс.)
  • Разъем электропитания
    RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
  • Защита EFT (IEC 61000-4-4)
    ±1 кВ для линии питания и канала связи
  • Изоляция каналов внутренней логики
    5000 Vrms
  • Системные характеристики
  • Сторожевой таймер
    Аппаратное значение: 128 ~ 159, Программное значение: 0 ~ 255 * Для Modbus RTU адрес 0 автоматически изменится на 1
  • Размеры и вес
  • Габаритные размеры, мм
    116 x 122 x 64
  • Монтаж
  • Монтаж
    На DIN-рейку

Характеристики

ПроизводительICP DAS
КатегорияСерия SC
АртикулSC-6104-W5 CR
Мин. заказ1 шт
Последнее обновление информации о товаре: 03.02.2022
