WISE-7102 3-Channel Analog Inputs, 6-Channel Digital Inputs and 3-Channel Power Relay Outputs PoE Module (RoHS

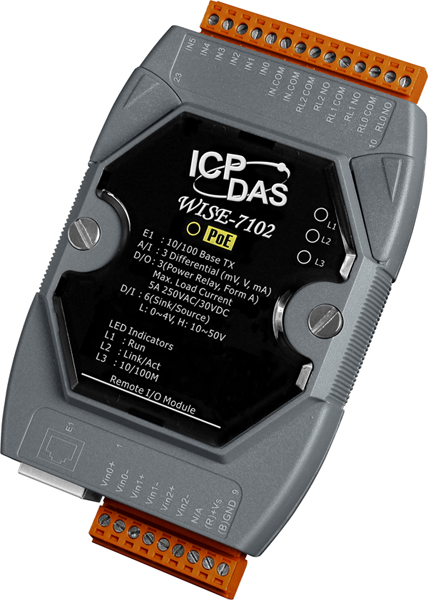

ICP DAS: WISE-7102

Артикул:   WISE-7102

Модуль с 3 каналами аналогового ввода, 6 дискретного ввода и 3 каналами силового реле, с возможностью питания по PoE

Основные свойства

  • Тип интерфейса
    PoE
  • Порты Ethernet
    1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±150 мВ
    ±5 В
    ±500 мВ
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Количество каналов дискретного ввода
    6
  • Количество каналов релейного вывода
    3
  • Габаритные размеры, мм
    72 x 123 x 35
  • Параметры связи
  • Тип интерфейса
    PoE
  • Порты Ethernet
    1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X
  • Аналоговый ввод
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±150 мВ
    ±5 В
    ±500 мВ
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Температурный дрейф нуля
    ±20 мкВ/°C
  • Температурный дрейф шкалы
    ±25 ppm/°C
  • Входное сопротивление
    По напряжению: 2 МОм
  • Обнаружение обрыва кабеля
    Есть, для +4 ~ +20 мА
  • Индивидуальная настройка каналов
    Есть
  • Подавление синфазных помех (Общий режим)
    86 дБ
  • Подавление синфазных помех (Номинальный режим)
    100 дБ
  • Дискретный ввод/вывод
  • Изоляция ввода/вывода
    2500 В пост.
  • Дискретный ввод
  • Количество каналов дискретного ввода
    6
  • Тип каналов дискретного ввода
    Влажный контакт (Sink, Source)
  • Напряжение лог. 1
    +10 ~ +50 В пост.
  • Напряжение лог. 0
    +4 В пост.макс.
  • Защита от перенапряжения
    50 В пост.
  • Входное сопротивление
    10 кОм
  • Счетчик
  • Максимальное разрешение счетчика
    16 бит
  • Максимальная частота входного сигнала
    50 Гц
  • Минимальная ширина импульса
    10 мс
  • Релейный вывод
  • Количество каналов релейного вывода
    3
  • Количество каналов релейного вывода
    3
  • Нагрузочная способность реле
    5.0 А при 25°C
  • Тип каналов релейного вывода
    Силовое реле (Form A)
  • Время переключения реле
    6 мс
  • Время восстановления
    3 мс
  • Механическая износостойкость
    20000000 переключений при нулевой нагрузке (300 переключений/мин)
  • Электрическая износостойкоость
    VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600
  • Макс. переключаемое напряжение
    250 В пер./30 В пост.
  • Действия THEN/ELSE
  • Дискретный ввод (счетчик)
    Reset
  • Дискретный вывод (счетчик)
    Reset
  • Канал дискретного вывода
    ON, OFF, Pulse
  • Внутренний регистр
    Поменять значение
  • Таймер
    Старт, Стоп
  • Peer-to-Peer
    DO(On/Off), AO, IR
  • Состояние
    Включить, Выключить
  • Email
    Отправить
  • CGI-команды
    Отправить
  • Скрипты
    Выполнить
  • Условия IF
  • Канал дискретного ввода
    Вкл, Выкл, Передний фронт, Задний фронт, Переключить
  • Дискретный ввод (счетчик)
    =, >, <, >=, <=, Поменять
  • Дискретный вывод (счетчик)
    =, >, <, >=, <=, Поменять
  • Внутренний регистр
    =, <, >, >=, <=
  • Peer-to-Peer
    DI, AI, DI счетчик, DO счетчик, IR
  • Таймер
    Таймаут, Не Таймаут
  • Состояние
    Включить, Выключить
  • Функции
  • Логические правила IF-THEN-ELSE
    3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
  • Внутренние регистры
    Хранение временных переменных и обмен данными по Modbus/TCP
  • Правило конфигурации web-сайта
    Конфигурирование логики WISE через web-интерфейс
  • Скрипты
    Задание групп действий THEN/ELSE
  • Таймеры
    Задержка / Отсчет
  • Удаленные модули Peer-to-Peer
    Установка параметров соединения
  • Память
  • Flash-память
    512 Кб
  • Память EEPROM
    16 Кб
  • SRAM
    512 Kб
  • Требования к электропитанию
  • Рабочее напряжение
    12 ~ 48 В пост. или 48 В пост. по PoE
  • Потребление тока
    1.7 Вт
  • Питание через терминальную клемму
    Есть, 12 ~ 48 В пост.тока
  • Питание по PoE
    Есть
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±4 кВ для линии питания
  • Системные характеристики
  • Процессор
    16-битный CPU
  • Размеры и вес
  • Габаритные размеры, мм
    72 x 123 x 35
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настольный/настенный
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
WISE-7102 3-Channel Analog Inputs, 6-Channel Digital Inputs and 3-Channel Power Relay Outputs PoE Module (RoHS WISE-7102 32 834 руб.
