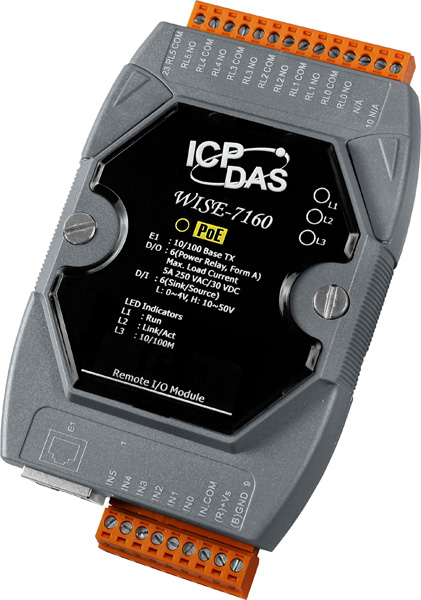

WISE-7160 6-channel Power Relay Output and 6-channel Isolation Digital Input WISE PoE Controller (RoHS)
Артикул: WISE-7160
Модуль с 6 каналами силового релейного вывода и 6 каналами изолированного дискретного ввода, с возможностью питания по PoE
Основные свойства
-
Тип интерфейсаPoE
-
Порты Ethernet10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
-
Количество каналов дискретного ввода6
-
Количество каналов релейного вывода6
-
Габаритные размеры, мм72 x 123 x 35
- Параметры связи
-
Тип интерфейсаPoE
-
Порты Ethernet10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
- Интерфейс Modbus
-
ПротоколReal time control and monitoring I/O channels and system status of controllers via SCADA software.
- Дискретный ввод/вывод
-
Изоляция ввода/вывода2500 В пост.
- Дискретный ввод
-
Количество каналов дискретного ввода6
-
Тип каналов дискретного вводаВлажный контакт (Sink, Source)
-
Напряжение лог. 1+10 ~ +50 В пост.
-
Напряжение лог. 0+4 В пост.макс.
-
Защита от перенапряжения+70 В пост.
-
Входное сопротивление10 кОм
- Счетчик
-
Максимальное разрешение счетчика16 бит
-
Максимальная частота входного сигнала50 Гц
-
Минимальная ширина импульса10 мс
- Релейный вывод
-
Количество каналов релейного вывода6
-
Количество каналов релейного вывода6
-
Нагрузочная способность реле5.0 А при 25°C
-
Тип каналов релейного выводаСигнальное реле (Form A)
-
Время переключения реле6 мс
-
Время восстановления3 мс
-
Механическая износостойкость20000000 переключений
-
Электрическая износостойкоостьVDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600
-
Макс. переключаемое напряжение250 В пер./30 В пост.
- Действия THEN/ELSE
-
Дискретный ввод (счетчик)Reset
-
Дискретный вывод (счетчик)Reset
-
Канал дискретного выводаON, OFF, Pulse
-
Внутренний регистрПоменять значение
-
ТаймерСтарт, Стоп
-
Peer-to-PeerDO(On/Off), AO, IR
-
СостояниеВключить, Выключить
-
EmailОтправить
-
CGI-командыОтправить
-
СкриптыВыполнить
- Условия IF
-
Канал дискретного вводаВкл, Выкл, Передний фронт, Задний фронт, Переключить
-
Дискретный ввод (счетчик)=, >, <, >=, <=, Поменять
-
Дискретный вывод (счетчик)=, >, <, >=, <=, Поменять
-
Внутренний регистр=, <, >, >=, <=
-
Peer-to-PeerDI, AI, DI счетчик, DO счетчик, IR
-
ТаймерТаймаут, Не Таймаут
-
СостояниеВключить, Выключить
- Функции
-
Логические правила IF-THEN-ELSE3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
-
Внутренние регистрыХранение временных переменных и обмен данными по Modbus/TCP
-
Правило конфигурации web-сайтаКонфигурирование логики WISE через web-интерфейс
-
СкриптыЗадание групп действий THEN/ELSE
-
ТаймерыЗадержка / Отсчет
-
Удаленные модули Peer-to-PeerУстановка параметров соединения
- Память
-
Flash-память512 Кб
-
Память EEPROM16 Кб
-
SRAM512 Kб
- Требования к электропитанию
-
Рабочее напряжение12 ~ 48 В пост. или 48 В пост. по PoE
-
Потребление тока4.8 Вт
-
Защита от неверной полярностиЕсть
-
Питание через терминальную клеммуЕсть, 12 ~ 48 В пост.тока
-
Питание по PoEЕсть, IEEE 802.3af, Class1
- Защита
-
Защита ESD (IEC 61000-4-2)±4 кВ для каждого канала
±8 кВ для случайной точки -
Защита EFT (IEC 61000-4-4)±2 кВ для линии питания
- Системные характеристики
-
Процессор16-битный CPU
-
Сторожевой таймерЕсть
- Размеры и вес
-
Габаритные размеры, мм72 x 123 x 35
- Монтаж
-
МонтажНа DIN-рейку
Настенный
- Комплект поставки
-
Комплект поставкиКраткое руководство пользователя
Устройство
Количество
| — | + |
