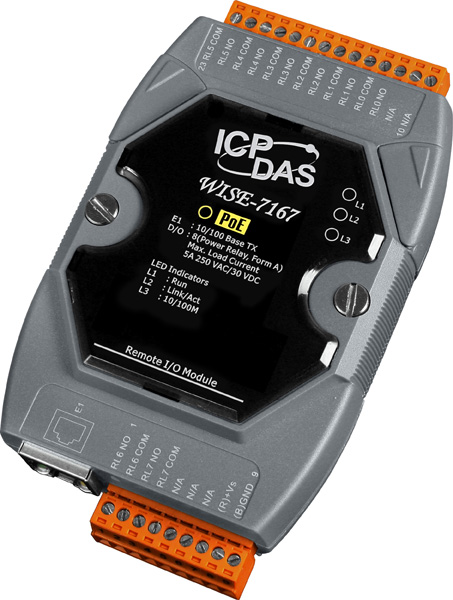

WISE-7167 8-Channel Power Relay Output WISE PoE Controller (RoHS)

ICP DAS: WISE-7167

Артикул:   WISE-7167

Модуль с 8 каналами силового релейного вывода, с возможностью питания по PoE

Основные свойства

  • Тип интерфейса
    PoE
  • Порты Ethernet
    10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
  • Количество каналов релейного вывода
    8
  • Габаритные размеры, мм
    72 x 123 x 35
  • Параметры связи
  • Тип интерфейса
    PoE
  • Порты Ethernet
    10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
  • Интерфейс Modbus
  • Протокол
    Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA
  • Дискретный ввод/вывод
  • Изоляция ввода/вывода
    2500 В пост.
  • Релейный вывод
  • Количество каналов релейного вывода
    8
  • Количество каналов релейного вывода
    8
  • Нагрузочная способность реле
    5.0 А при 25°C
  • Тип каналов релейного вывода
    Силовое реле (Form A)
  • Время переключения реле
    6 мс
  • Время восстановления
    3 мс
  • Механическая износостойкость
    20000000 переключений
  • Электрическая износостойкоость
    VDE: 30000 переключений, 10 переключений/мин (5 А при 250 В перем., 75°C), 70000 переключений, 10 переключений/мин (5 А при 24 В пост., 75°C); UL: 600
  • Макс. переключаемое напряжение
    250 В пер./30 В пост.
  • Действия THEN/ELSE
  • Дискретный вывод (счетчик)
    Reset
  • Канал дискретного вывода
    ON, OFF, Pulse
  • Внутренний регистр
    Поменять значение
  • Таймер
    Старт, Стоп
  • Peer-to-Peer
    DO(On/Off), AO, IR
  • Состояние
    Включить, Выключить
  • Email
    Отправить
  • CGI-команды
    Отправить
  • Скрипты
    Выполнить
  • Условия IF
  • Дискретный вывод (счетчик)
    =, >, <, >=, <=, Поменять
  • Внутренний регистр
    =, <, >, >=, <=
  • Peer-to-Peer
    DI, AI, DI счетчик, DO счетчик, IR
  • Таймер
    Таймаут, Не Таймаут
  • Состояние
    Включить, Выключить
  • Функции
  • Логические правила IF-THEN-ELSE
    3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
  • Внутренние регистры
    Хранение временных переменных и обмен данными по Modbus/TCP
  • Правило конфигурации web-сайта
    Конфигурирование логики WISE через web-интерфейс
  • Скрипты
    Задание групп действий THEN/ELSE
  • Таймеры
    Задержка / Отсчет
  • Удаленные модули Peer-to-Peer
    Установка параметров соединения
  • Память
  • Flash-память
    512 Кб
  • Память EEPROM
    16 Кб
  • SRAM
    512 Kб
  • Требования к электропитанию
  • Рабочее напряжение
    12 ~ 48 В пост. или 48 В пост. по PoE
  • Потребление тока
    5.3 Вт
  • Питание через терминальную клемму
    Есть, 12 ~ 48 В пост.тока
  • Питание по PoE
    Есть, IEEE 802.3af, Class1
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±2 кВ для линии питания
  • Системные характеристики
  • Процессор
    16-битный CPU
  • Сторожевой таймер
    Есть
  • Размеры и вес
  • Габаритные размеры, мм
    72 x 123 x 35
  • Монтаж
  • Монтаж
    На DIN-рейку
    Настенный
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
WISE-7167 8-Channel Power Relay Output WISE PoE Controller (RoHS) WISE-7167 21 832 руб.
