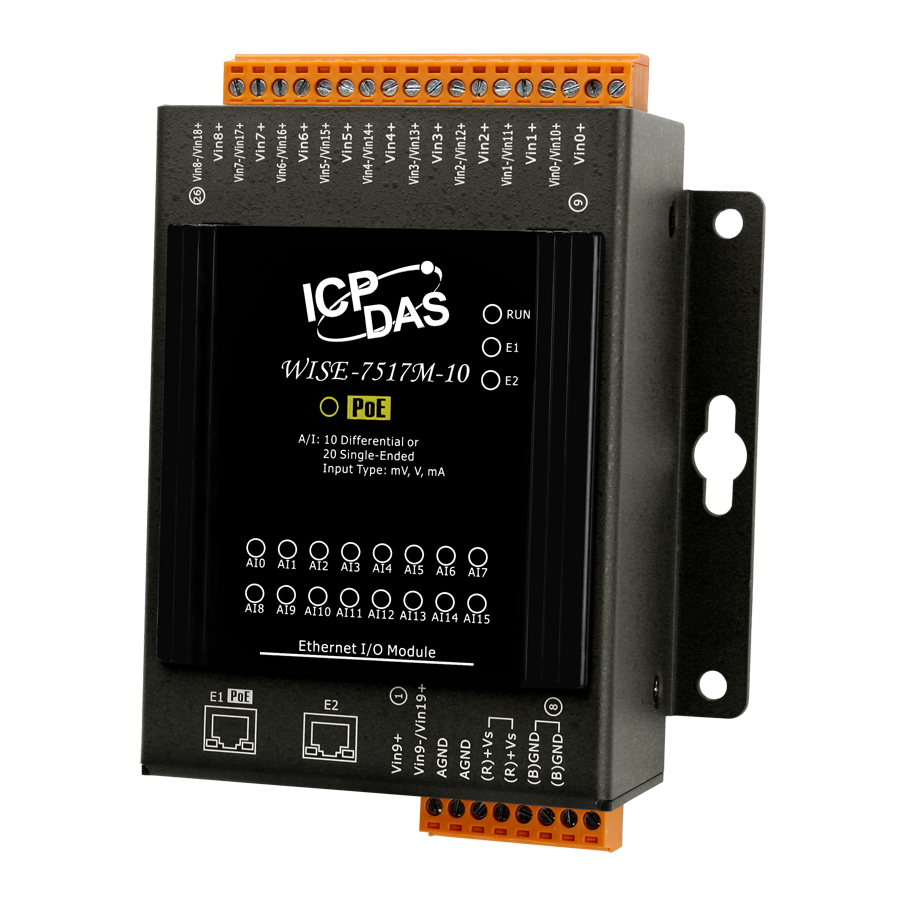

WISE-7517M-10 WISE I/O Module with 10/20-channels AI and 2-port Ethernet Switch

ICP DAS: WISE-7517M-10

Артикул:   WISE-7517M-10

Модуль с 10/20 каналами аналогового ввода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE

Основные свойства

  • Тип интерфейса
    PoE
  • Порты Ethernet
    2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
  • Количество каналов АЦП
    10/20
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±150 мВ
    ±5 В
    ±500 мВ
  • Габаритные размеры, мм
    120 x 97 x 42
  • Параметры связи
  • Тип интерфейса
    PoE
  • Порты Ethernet
    2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
  • Интерфейс Modbus
  • Протокол
    Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA
  • Аналоговый ввод
  • Количество каналов АЦП
    10/20
  • Тип каналов аналогового ввода
    10 дифференциальных или 20 потенциальных (выбирается программно)
  • Разрешение АЦП
    16 бит
  • Точность АЦП
    ±0.1%
  • Частота дискретизации
    10 Гц
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±150 мВ
    ±5 В
    ±500 мВ
  • Температурный дрейф нуля
    ±20 мкВ/°C
  • Температурный дрейф шкалы
    ±25 ppm/°C
  • Входное сопротивление
    По напряжению: 2 МОм
    По току: 125 Ом
  • Обнаружение обрыва кабеля
    Есть
  • Подавление синфазных помех (Общий режим)
    86 дБ
  • Подавление синфазных помех (Номинальный режим)
    100 дБ
  • Действия THEN/ELSE
  • Расписание
    Старт, Стоп
  • Внутренний регистр
    Поменять значение
  • Таймер
    Старт, Reset
  • Peer-to-Peer
    DO(On/Off), AO, IR
  • Состояние
    Включить, Выключить
  • Email
    Отправить
  • CGI-команды
    Отправить
  • Скрипты
    Выполнить
  • Условия IF
  • Канал аналогового ввода
    =, <, >, >=, <=
  • Внутренний регистр
    =, <, >, >=, <=
  • Peer-to-Peer
    DI, AI, DI счетчик, DO счетчик, IR
  • Таймер
    Таймаут, Не Таймаут
  • Расписание
    В пределах, Вне пределов
  • Состояние
    Включить, Выключить
  • Функции
  • Логические правила IF-THEN-ELSE
    3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
  • Внутренние регистры
    Хранение временных переменных и обмен данными по Modbus/TCP
  • Правило конфигурации web-сайта
    Конфигурирование логики WISE через web-интерфейс
  • Расписание
    Установка регуляных заданий
  • Скрипты
    Задание групп действий THEN/ELSE
  • Таймеры
    Задержка / Отсчет
  • Удаленные модули Peer-to-Peer
    Установка параметров соединения
  • Память
  • Объем карты памяти
    до 32 Гб
  • Flash-память
    512 Кб
  • Память EEPROM
    16 Кб
  • SRAM
    512 Kб
  • Требования к электропитанию
  • Рабочее напряжение
    12 ~ 48 В пост. или 48 В пост. по PoE
  • Потребление тока
    3.7 Вт
  • Защита от неверной полярности
    Есть
  • Питание через терминальную клемму
    Есть, 12 ~ 48 В пост.тока
  • Питание по PoE
    Есть, IEEE 802.3af, Class1
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90, без образования конденсата
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Защита EFT (IEC 61000-4-4)
    ±2 кВ для линии питания
  • Размеры и вес
  • Габаритные размеры, мм
    120 x 97 x 42
  • Монтаж
  • Монтаж
    Настольный/настенный
  • Комплект поставки
  • Комплект поставки
    Документация и ПО на CD
    Краткое руководство пользователя
    Устройство
Количество
— +
Наименование Артикул Цена с НДС
WISE-7517M-10 WISE I/O Module with 10/20-channels AI and 2-port Ethernet Switch WISE-7517M-10 40 910 руб.
