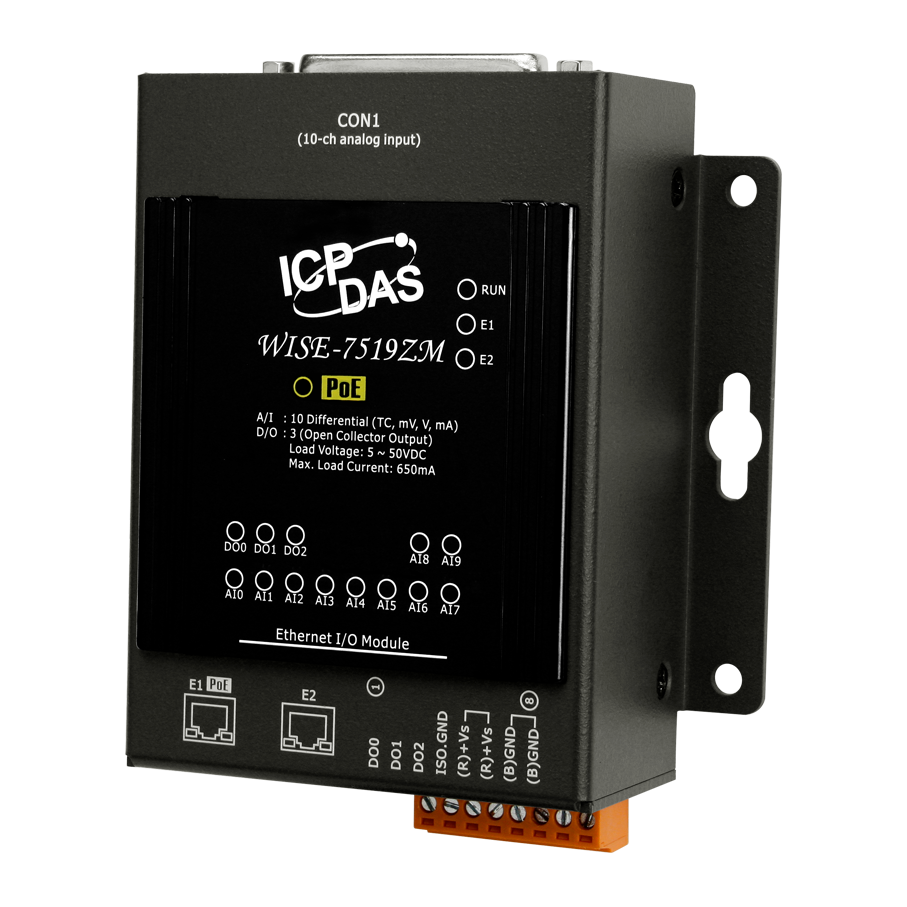

WISE-7519ZM/S WISE I/O Module with 10-channels universal AI, 3-channels DO and 2-port Ethernet Switch with DB-1820

Артикул: WISE-7519ZM/S

Модуль с 10 каналами универсального аналогового ввода, 3 дискретного вывода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE (в комплект поставки входит дочерняя плата DN-1822 и кабель 1.8 м)

Основные свойства

Тип интерфейса

PoE
Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Диапазон входных сигналов по напряжению

±1 В
±10 В
±100 мВ
±15 мВ
±150 мВ
±2.5 В
±5 В
±50 мВ
±500 мВ
Количество каналов дискретного вывода

3
Тип каналов дискретного вывода

Sink
Тип 'открытый коллектор', изолированный
Габаритные размеры, мм

114 x 97 38

Параметры связи
Тип интерфейса

PoE
Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор

Аналоговый ввод
Тип каналов аналогового ввода

Дифференциальные
Разрешение АЦП

16 бит
Точность АЦП

±0.1% от полного диапазона
Частота дискретизации

10 Гц
Диапазон входных сигналов по напряжению

±1 В
±10 В
±100 мВ
±15 мВ
±150 мВ
±2.5 В
±5 В
±50 мВ
±500 мВ
Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Температурный дрейф нуля

±0.5 мкВ/°C
Температурный дрейф шкалы

±25 ppm/°C
Входное сопротивление

>300 кОм
Обнаружение обрыва кабеля

Есть
Постоянный вывод температуры

Есть
Подавление синфазных помех (Общий режим)

86 дБ
Подавление синфазных помех (Номинальный режим)

100 дБ

Дискретный вывод
Количество каналов дискретного вывода

3
Тип каналов дискретного вывода

Sink
Тип 'открытый коллектор', изолированный
Максимальная нагрузка на канал

650 мА
Напряжение нагрузки

+5 ~ +50 В пост.
Защита от короткого замыкания

Есть
Защита от перегрузки

1.4 A
Защита от перенапряжения

60 В пост.

Действия THEN/ELSE
Дискретный вывод (счетчик)

Reset
Канал дискретного вывода

ON, OFF, Pulse
Расписание

Старт, Стоп
Внутренний регистр

Поменять значение
Таймер

Старт, Reset
Peer-to-Peer

DO(On/Off), AO, IR
Состояние

Включить, Выключить
Email

Отправить
CGI-команды

Отправить
Скрипты

Выполнить

Условия IF
Канал аналогового ввода

=, <, >, >=, <=
Дискретный вывод (счетчик)

=, >, <, >=, <=, Поменять
Внутренний регистр

=, <, >, >=, <=
Peer-to-Peer

DI, AI, DI счетчик, DO счетчик, IR
Таймер

Таймаут, Не Таймаут
Расписание

В пределах, Вне пределов
Состояние

Включить, Выключить

Функции
Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE
Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP
Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс
Расписание

Установка регуляных заданий
Скрипты

Задание групп действий THEN/ELSE
Таймеры

Задержка / Отсчет
Удаленные модули Peer-to-Peer

Установка параметров соединения

Требования к электропитанию
Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE
Потребление тока

3.6 Вт
Защита от неверной полярности

Есть
Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока
Питание по PoE

Есть, IEEE 802.3af, Class1

Условия эксплуатации
Рабочая температура, °C

-25 ~ +75
Температура хранения, °C

-30 ~ +80
Рабочая влажность, %

10 ~ 90, без образования конденсата

Защита
Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала
±8 кВ для случайной точки
Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания

Размеры и вес
Габаритные размеры, мм

114 x 97 38

Монтаж
Монтаж

Настольный/настенный

Комплект поставки
Комплект поставки

Краткое руководство пользователя
Устройство

Количество

—

Наименование	Артикул	Цена с НДС
WISE-7519ZM/S WISE I/O Module with 10-channels universal AI, 3-channels DO and 2-port Ethernet Switch with DB-1820	WISE-7519ZM/S	45 544 руб.
