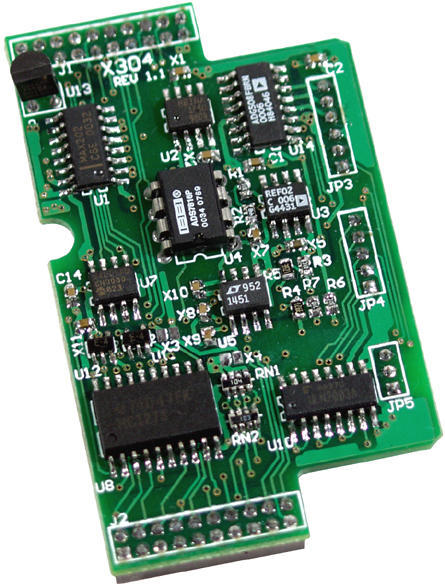

X304 CR I/O Expansion Board forA/D,D/A
Артикул: X304 CR
Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 3 канала АЦП и 1 канал ЦАП, 4 DO, 4 DI
Основные свойства
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
-
Количество каналов АЦП3
-
Диапазон входных сигналов по напряжению±5 В
-
Диапазон входных сигналов по напряжению±5 В
-
Количество каналов ЦАП1
-
Количество каналов ЦАП1
-
Диапазон выходных сигналов по напряжению±5 В
-
Диапазон выходных сигналов по напряжению±5 В
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного вывода4
-
Габаритные размеры, мм64 x 38
- Модуль
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
- Аналоговый ввод
-
Количество каналов АЦП3
-
Разрешение АЦП12 бит
-
Разрешение АЦП, бит12
-
Частота дискретизации1 кГц макс.
-
Диапазон входных сигналов по напряжению±5 В
-
Диапазон входных сигналов по напряжению±5 В
-
Входное сопротивление50 кОм
-
Частота выборки1800 Гц
-
Изоляция каналовНет
-
Защита от перенапряжения±30 В пост.
- Аналоговый вывод
-
Количество каналов ЦАП1
-
Количество каналов ЦАП1
-
Диапазон выходных сигналов по напряжению±5 В
-
Диапазон выходных сигналов по напряжению±5 В
-
Разрешение ЦАП, бит12
-
Разрешение ЦАП12 бит
-
Напряжение для выхода по току10 мА
-
Изоляция каналовНет
- Дискретный ввод
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного ввода4
-
Тип каналов дискретного вводаSink
-
Напряжение лог. 1+3.5 ~ +30 В пост.
-
Напряжение лог. 01 В макс.
-
Изоляция каналовНет
- Дискретный вывод
-
Количество каналов дискретного вывода4
-
Количество каналов дискретного вывода4
-
Тип каналов дискретного выводаОткрытый коллектор
-
Напряжение нагрузки30 В макс.
-
Ток нагрузки100 мА макс.
-
Изоляция каналовНет
- Требования к электропитанию
-
Рабочее напряжение5 В пост.
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +80
-
Рабочая влажность, %5 ~ 90
- Размеры и вес
-
Габаритные размеры, мм64 x 38
- Монтаж
-
МонтажВ контроллер
- Комплект поставки
-
Комплект поставкиУстройство
Количество
| — | + |
