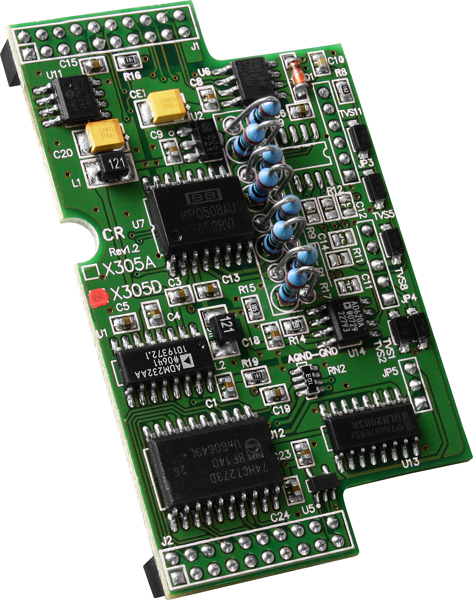

X305 1 Channel of 12 bit D/A (+/- 5V), 7 Channel of 12 bit A/D (+/- 5V), 2 Channels o
Артикул: X305
Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 8 каналов АЦП, 2 DO, 2 DI
Основные свойства
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
-
Количество каналов АЦП8
-
Диапазон входных сигналов по току0 ~ 20 мА
-
Количество каналов дискретного ввода2
-
Количество каналов дискретного вывода2
- Модуль
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
- Аналоговый ввод
-
Количество каналов АЦП8
-
Разрешение АЦП12 бит
-
Разрешение АЦП, бит12
-
Частота дискретизации4 кГц
-
Диапазон входных сигналов по току0 ~ 20 мА
-
Входное сопротивление125 Ом
-
Изоляция каналовНет
-
Защита от перенапряжения±30 В пост.
- Дискретный ввод
-
Количество каналов дискретного ввода2
-
Количество каналов дискретного ввода2
-
Тип каналов дискретного вводаСухой контакт
-
Напряжение лог. 1Открытый
-
Напряжение лог. 0Замкнут на GND
-
Защита от перенапряжения30 В пост.
- Дискретный вывод
-
Количество каналов дискретного вывода2
-
Количество каналов дискретного вывода2
-
Тип каналов дискретного выводаОткрытый коллектор
-
Напряжение нагрузки30 В макс.
-
Ток нагрузки100 мА макс.
-
Защита от перегрузки1.4 A
Количество
| — | + |
