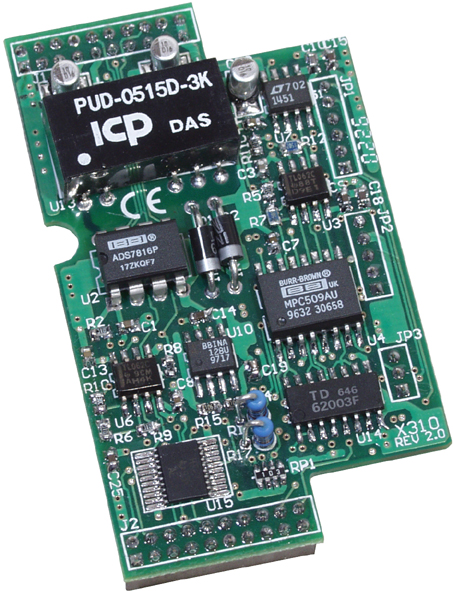

X310 1-channel A/D,1 channel A/D, 2 channel D/A
Артикул: X310
Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 2 дифференциальных канала АЦП и 2 канала ЦАП, 3 DI, 3 DO
Основные свойства
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
-
Количество каналов АЦП2
-
Диапазон входных сигналов по напряжению0 ~ 10 В
-
Диапазон входных сигналов по напряжению0 ~ 10 В
-
Диапазон входных сигналов по току0 ~ 20 мА
-
Количество каналов ЦАП2
-
Количество каналов ЦАП2
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
-
Количество каналов дискретного ввода3
-
Количество каналов дискретного вывода3
-
Габаритные размеры, мм64 x 38
- Модуль
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
- Аналоговый ввод
-
Количество каналов АЦП2
-
Тип каналов аналогового вводаДифференциальные
-
Разрешение АЦП12 бит
-
Разрешение АЦП, бит12
-
Частота дискретизации1 кГц макс.
-
Диапазон входных сигналов по напряжению0 ~ 10 В
-
Диапазон входных сигналов по напряжению0 ~ 10 В
-
Диапазон входных сигналов по току0 ~ 20 мА
-
Входное сопротивление2 МОм
-
Частота выборки1800 Гц
-
Изоляция каналовНет
-
Защита от перенапряжения30 В пост.
- Аналоговый вывод
-
Количество каналов ЦАП2
-
Количество каналов ЦАП2
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
-
Диапазон выходных сигналов по напряжению0 ~ 10 В
-
Разрешение ЦАП, бит12
-
Разрешение ЦАП12 бит
-
Напряжение для выхода по току20 мА
-
Изоляция каналовНет
- Дискретный ввод
-
Количество каналов дискретного ввода3
-
Количество каналов дискретного ввода3
-
Тип каналов дискретного вводаSink
-
Напряжение лог. 1+3.5 ~ 30 В
-
Напряжение лог. 01 В макс.
-
Изоляция каналовНет
- Дискретный вывод
-
Количество каналов дискретного вывода3
-
Количество каналов дискретного вывода3
-
Тип каналов дискретного выводаОткрытый коллектор
-
Напряжение нагрузки30 В макс.
-
Ток нагрузки100 мА макс.
-
Изоляция каналовНет
- Требования к электропитанию
-
Рабочее напряжение5 В пост.
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +80
-
Рабочая влажность, %5 ~ 90
- Размеры и вес
-
Габаритные размеры, мм64 x 38
- Монтаж
-
МонтажВ контроллер
- Комплект поставки
-
Комплект поставкиУстройство
Количество
| — | + |
