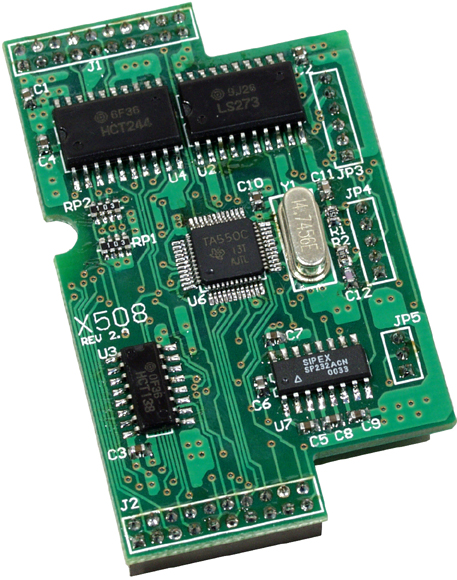

X508 CR Support one channel 5-wire RS-232 port and DI/O
Артикул: X508 CR
Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 1 порт RS-232, 4 канала DI, 4 DO
Основные свойства
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
-
Количество портов RS-2321
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного вывода4
-
Габаритные размеры, мм64 x 38
- Модуль
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
- Параметры последовательной связи
-
Количество портов RS-2321
-
Передаваемые сигналыTXD, RXD, RTS, CTS, GND
-
Бит данных5, 6, 7, 8
-
Четностьнет, чет, нечет, 0, 1
-
Стоповые биты1, 1.5, 2
-
Буфер данных FIFO, байт16
-
Изоляция последовательной линииНет
-
Максимальная скорость передачи данныхдо 115,2 Кбит/с
- Дискретный ввод
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного ввода4
-
Тип каналов дискретного вводаSink
-
Напряжение лог. 1+3.5 ~ 30 В
-
Напряжение лог. 01 В макс.
-
Изоляция каналовНет
- Дискретный вывод
-
Количество каналов дискретного вывода4
-
Количество каналов дискретного вывода4
-
Тип каналов дискретного выводаОткрытый коллектор
-
Напряжение нагрузки30 В макс.
-
Ток нагрузки100 мА макс.
-
Изоляция каналовНет
- Требования к электропитанию
-
Рабочее напряжение5 В пост.
- Условия эксплуатации
-
Рабочая температура, °C-25 ~ +75
-
Температура хранения, °C-40 ~ +80
-
Рабочая влажность, %5 ~ 90, без образования конденсата
- Размеры и вес
-
Габаритные размеры, мм64 x 38
- Монтаж
-
МонтажВ контроллер
- Комплект поставки
-
Комплект поставкиУстройство
Количество
| — | + |
