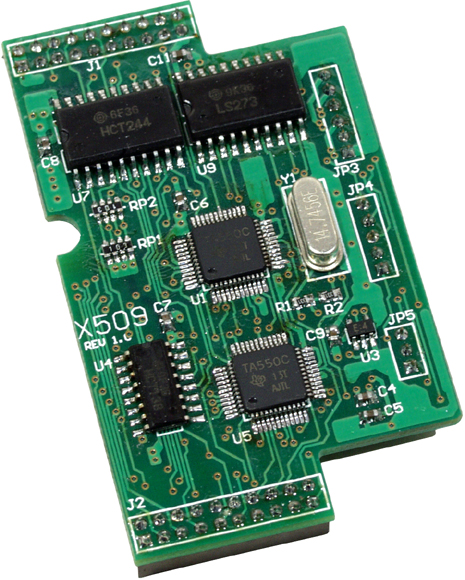

X509 CR 2-Port RS-232 ( 3-Pin ) add 4-channel D/I, 4-channel D/O (RoHS)
Артикул: X509 CR
Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 2 порта RS-232, 4 канала DI, 4 DO
Основные свойства
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
-
Количество портов RS-2322
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного вывода4
- Модуль
-
Совместимость с контроллерами I-7188, uPAC-7186XB/XG/EX/EG
- Параметры последовательной связи
-
Количество портов RS-2322
-
Передаваемые сигналыCOM3 : TXD, RXD, GND COM4 : TXD, RXD, GND
-
Буфер данных FIFO, байт16
-
Изоляция последовательной линииНет
-
Максимальная скорость передачи данныхдо 115,2 Кбит/с
- Дискретный ввод
-
Количество каналов дискретного ввода4
-
Количество каналов дискретного ввода4
-
Напряжение лог. 1+3.5 ~ 30 В
-
Напряжение лог. 00 ~ +1 В
-
Изоляция каналовНет
- Дискретный вывод
-
Количество каналов дискретного вывода4
-
Количество каналов дискретного вывода4
-
Тип каналов дискретного выводаОткрытый коллектор
-
Напряжение нагрузки30 В макс.
-
Ток нагрузки100 мА макс.
-
Изоляция каналовНет
- Требования к электропитанию
-
Потребление тока0.7 Вт
- Монтаж
-
МонтажВ контроллер
- Комплект поставки
-
Комплект поставкиУстройство
