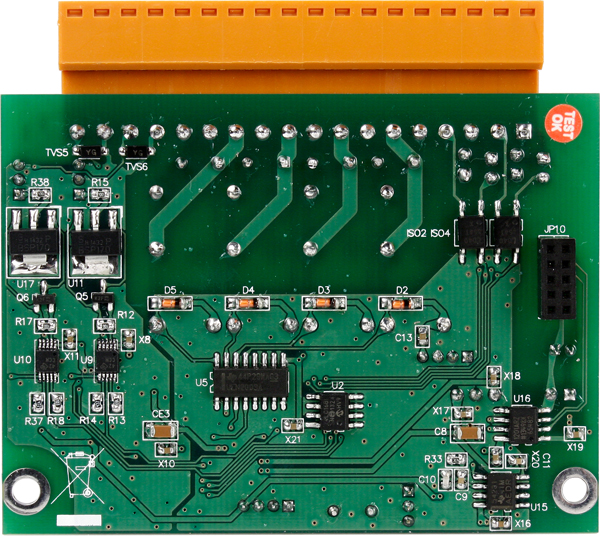

XV307 CR Multifunction Expansion Board (RoHS)

ICP DAS ICP DAS: XV307 CR
Производитель: ICP DAS
Артикул: XV307 CR
Под заказ
14 232 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Многофункциональная плата расширения для контроллеров, 4 канала AO, 4 DI/счетчика и 4 канала реле

Основные свойства

  • Количество портов RS-232
    1
  • Протоколы последовательной связи
    Modbus RTU
  • Количество каналов ЦАП
    2
  • Количество каналов ЦАП
    2
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    Выбирается джампером
  • Количество каналов дискретного ввода
    4
  • Количество каналов релейного вывода
    4
  • Габаритные размеры, мм
    82 x 59 x 13
  • Параметры последовательной связи
  • Количество портов RS-232
    1
  • Тип последовательных портов
    TTL
  • Протоколы последовательной связи
    Modbus RTU
  • Формат данных
    (N, 8, 1)
  • Максимальная скорость передачи данных
    до 115,2 Кбит/с
  • Аналоговый вывод
  • Количество каналов ЦАП
    2
  • Количество каналов ЦАП
    2
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    Выбирается джампером
  • Разрешение ЦАП, бит
    12
  • Разрешение ЦАП
    12 бит
  • Точность ЦАП
    ±0.1%
  • Сопротивление нагрузки
    500 Ом
  • Индивидуальная настройка каналов
    Есть
  • Установка значения при подаче питания
    Есть
  • Дискретный ввод
  • Количество каналов дискретного ввода
    4
  • Количество каналов дискретного ввода
    4
  • Тип каналов дискретного ввода
    Sink/source
  • Напряжение лог. 1
    +3.5 ~ +50 В
  • Напряжение лог. 0
    +1 В макс.
  • Защита от перенапряжения
    70 В
  • Входное сопротивление
    10 кОм, 0.5 Вт
  • Счетчик
  • Количество каналов таймера/счётчика
    4
  • Максимальное разрешение счетчика
    32 бита
  • Максимальная частота входного сигнала
    50 Гц
  • Минимальная ширина импульса
    10 мс
  • Релейный вывод
  • Количество каналов релейного вывода
    4
  • Количество каналов релейного вывода
    4
  • Нагрузочная способность реле
    6 А при 35 В пост./240 В перем.
  • Тип каналов релейного вывода
    Силовое реле (Form A)
  • Время включения/выключения реле
    5 мс
  • Время переключения реле
    1 мс
  • Механическая износостойкость
    30000000 переключений
  • Электрическая износостойкоость
    100000 переключений
  • Установка значения при подаче питания
    Есть
  • Требования к электропитанию
  • Рабочее напряжение
    5 В пост.
  • Потребление тока
    1.6 Вт макс.
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Изоляция каналов внутренней логики
    2000 В пост.тока
  • Размеры и вес
  • Габаритные размеры, мм
    82 x 59 x 13

Характеристики

ПроизводительICP DAS
КатегорияПлаты расширения для XA, XB, XC, XE серий контроллеров
АртикулXV307 CR
Мин. заказ1 шт
