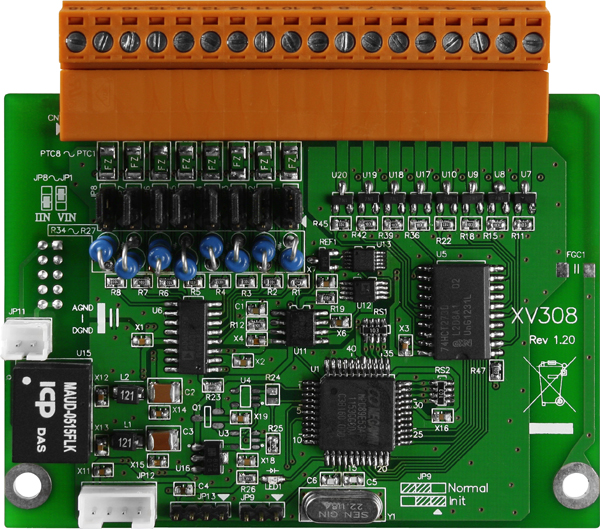

XV308 CR 8-channel Isolated Analog Input and 8-channel Isolated Universal Digital Input/Output Expansion Board (RoHS)

ICP DAS ICP DAS: XV308 CR
Производитель: ICP DAS
Артикул: XV308 CR
Под заказ
13 862 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Многофункциональная плата расширения для контроллеров, 8 каналов AI, 4 универсальных канала DI/O

Основные свойства

  • Количество портов RS-232
    1
  • Протоколы последовательной связи
    Modbus RTU
  • Количество каналов АЦП
    8
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±2.5 В
    ±5 В
  • Диапазон входных сигналов по напряжению
    ±1 В, ±2.5 В, ±5 В, ±10 В
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    Выбирается джампером
  • Габаритные размеры, мм
    59 x 82 x 13
  • Параметры последовательной связи
  • Количество портов RS-232
    1
  • Тип последовательных портов
    TTL
  • Протоколы последовательной связи
    Modbus RTU
  • Формат данных
    (N, 8, 1)
  • Максимальная скорость передачи данных
    до 115,2 Кбит/с
  • Аналоговый ввод
  • Количество каналов АЦП
    8
  • Разрешение АЦП
    16 бит
  • Разрешение АЦП, бит
    16
  • Точность АЦП
    Обычный режим: ±0.1%, Ускоренный режим: ±0.5 %
  • Частота дискретизации
    Обычный режим: 10 Гц, Ускоренный режим: 200 Гц
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±2.5 В
    ±5 В
  • Диапазон входных сигналов по напряжению
    ±1 В, ±2.5 В, ±5 В, ±10 В
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    Выбирается джампером
  • Входное сопротивление
    20 МОм
  • Индивидуальная настройка каналов
    Есть
  • Защита от перенапряжения
    120 В пост.
  • Дискретный ввод/вывод
  • Количество каналов дискретного ввода/вывода
    8
  • Дискретный ввод
  • Сухой контакт
    Логическая '1': замкнут на GND
    Логический '0': открыт
  • Влажный контакт
    Логическая '1': +1 В пост. макс.
    Логический '0': +4 ~ 30 В (пост.)
  • Защита от перенапряжения
    60 В пост.
  • Счетчик
  • Максимальное разрешение счетчика
    32 бита
  • Максимальная частота входного сигнала
    50 Гц
  • Минимальная ширина импульса
    10 мс
  • Дискретный вывод
  • Тип каналов дискретного вывода
    Sink
  • Максимальная нагрузка на канал
    700 мА
  • Напряжение нагрузки
    +3.5 ~ +50 В пост.
  • Установка значения при подаче питания
    Есть, настраивается программно
  • Защита от короткого замыкания
    Есть
  • Защита от перегрузки
    Есть
  • Защита от перенапряжения
    60 В пост.
  • Требования к электропитанию
  • Рабочее напряжение
    5 В пост.
  • Потребление тока
    0.8 Вт макс.
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Изоляция каналов внутренней логики
    2000 В пост.тока
  • Размеры и вес
  • Габаритные размеры, мм
    59 x 82 x 13

Характеристики

ПроизводительICP DAS
КатегорияПлаты расширения для XA, XB, XC, XE серий контроллеров
АртикулXV308 CR
