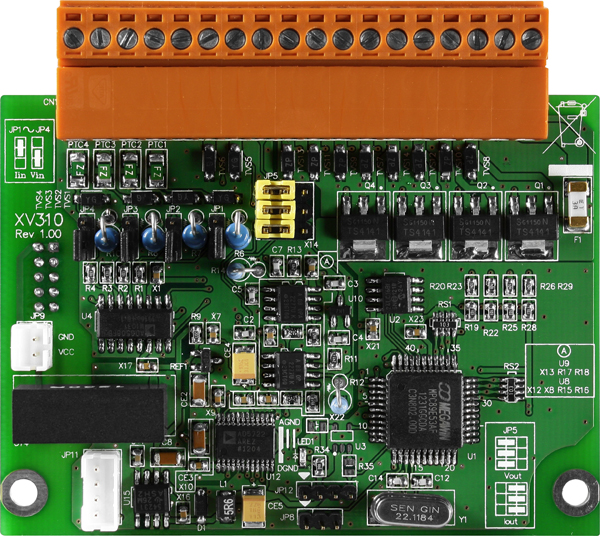

XV310 CR Multifunction Expansion Board (RoHS)

ICP DAS ICP DAS: XV310 CR
Производитель: ICP DAS
Артикул: XV310 CR
Под заказ
16 455 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Многофункциональная плата расширения для контроллеров, 8 каналов AI и 2 канала AO, 4 DI, 4 DO

Основные свойства

  • Количество портов RS-232
    1
  • Протоколы последовательной связи
    Modbus RTU
  • Количество каналов АЦП
    4
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±2.5 В
    ±5 В
  • Диапазон входных сигналов по напряжению
    ±1 В, ±2.5 В, ±5 В, ±10 В
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
    Выбирается джампером
  • Количество каналов ЦАП
    2
  • Количество каналов ЦАП
    2
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    Выбирается джампером
  • Количество каналов дискретного ввода
    4
  • Количество каналов дискретного вывода
    4
  • Габаритные размеры, мм
    59 x 82 x 13
  • Параметры последовательной связи
  • Количество портов RS-232
    1
  • Тип последовательных портов
    TTL
  • Протоколы последовательной связи
    Modbus RTU
  • Формат данных
    (N, 8, 1)
  • Аналоговый ввод
  • Количество каналов АЦП
    4
  • Разрешение АЦП
    16 бит
  • Разрешение АЦП, бит
    16
  • Точность АЦП
    Обычный режим: ±0.1%, Ускоренный режим: ±0.5 %
  • Частота дискретизации
    Обычный режим: 10 Гц, Ускоренный режим: 200 Гц
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±2.5 В
    ±5 В
  • Диапазон входных сигналов по напряжению
    ±1 В, ±2.5 В, ±5 В, ±10 В
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
    Выбирается джампером
  • Индивидуальная настройка каналов
    Есть
  • Защита от перенапряжения
    120 В пост.
  • Аналоговый вывод
  • Количество каналов ЦАП
    2
  • Количество каналов ЦАП
    2
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по напряжению
    0 ~ 10 В
    0 ~ 5 В
    ±10 В
    ±5 В
  • Диапазон выходных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    Выбирается джампером
  • Разрешение ЦАП, бит
    12
  • Разрешение ЦАП
    12 бит
  • Точность ЦАП
    ±0.1%
  • Сопротивление нагрузки
    500 Ом
  • Индивидуальная настройка каналов
    Есть
  • Дискретный ввод
  • Количество каналов дискретного ввода
    4
  • Количество каналов дискретного ввода
    4
  • Тип каналов дискретного ввода
    Source
  • Сухой контакт
    Логическая '1': замкнут на GND
    Логический '0': открыт
  • Защита от перенапряжения
    60 В пост.
  • Счетчик
  • Максимальное разрешение счетчика
    32 бита
  • Максимальная частота входного сигнала
    50 Гц
  • Минимальная ширина импульса
    10 мс
  • Дискретный вывод
  • Количество каналов дискретного вывода
    4
  • Количество каналов дискретного вывода
    4
  • Тип каналов дискретного вывода
    source
  • Максимальная нагрузка на канал
    650 мА
  • Напряжение нагрузки
    +10 ~ 40 В пост.
  • Установка значения при подаче питания
    Есть, настраивается программно
  • Защита от короткого замыкания
    Есть
  • Защита от перегрузки
    Есть
  • Защита от перенапряжения
    47 В пост.
  • Требования к электропитанию
  • Рабочее напряжение
    5 В пост.
  • Потребление тока
    1.6 Вт макс.
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +80
  • Рабочая влажность, %
    10 ~ 90
  • Защита
  • Защита ESD (IEC 61000-4-2)
    ±4 кВ для каждого канала
    ±8 кВ для случайной точки
  • Изоляция каналов внутренней логики
    2000 В пост.тока
  • Размеры и вес
  • Габаритные размеры, мм
    59 x 82 x 13

Характеристики

ПроизводительICP DAS
КатегорияПлаты расширения для XA, XB, XC, XE серий контроллеров
АртикулXV310 CR
