tM-AD4P2C2 CR 4-Channel Isolated Analog Input and 2-channel Isolated Digital Input and 2-channel Digital Output Module

ICP DAS ICP DAS: tM-AD4P2C2 CR
Производитель: ICP DAS
Артикул: tM-AD4P2C2 CR
Под заказ
12 587 ₽ с НДС
Мин. заказ1 шт
Срок поставкиуточняйте
Запросить КП Задать вопрос
✓
Официальный поставщикпрямые поставки
✓
Более 10 летна рынке
✓
Доставка по РФв любой регион
✓
Техподдержкаинженеры помогут
✓
Подбор аналоговесли нет в наличии

Описание

Модуль с 4 каналами AI, 2 DI, 2 DO

Основные свойства

  • Количество портов RS-485
    1
  • Протоколы последовательной связи
    DCON
    Modbus ASCII
    Modbus RTU
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±2.5 В
    ±5 В
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Количество каналов дискретного ввода
    2
  • Количество каналов дискретного вывода
    2
  • Тип каналов дискретного вывода
    Sink
    Тип 'открытый коллектор'
  • Габаритные размеры, мм
    52 x 98 x 27
  • Параметры последовательной связи
  • Количество портов RS-485
    1
  • Протоколы последовательной связи
    DCON
    Modbus ASCII
    Modbus RTU
  • Скорость передачи данных, бит/с
    115200 макс.
  • Формат данных
    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1)
  • Аналоговый ввод
  • Тип каналов аналогового ввода
    Потенциальные
  • Разрешение АЦП
    12 бит
    14 бит
  • Точность АЦП
    Обычный режим: ±0.1% от полного диапазона
    Ускоренный режим: ±0.5% от полного диапазона
  • Частота дискретизации
    Ускоренный режим: 12 бит Обычный режим: 14 бит
  • Диапазон входных сигналов по напряжению
    ±1 В
    ±10 В
    ±2.5 В
    ±5 В
  • Диапазон входных сигналов по току
    0 ~ 20 мА
    4 ~ 20 мА
    ±20 мА
  • Температурный дрейф нуля
    ±20 мкВ/°C
  • Температурный дрейф шкалы
    ±25 ppm/°C
  • Входное сопротивление
    10 МОм
  • Защита по току
    Есть, 50 мА при 110 В пост.
  • Защита от перенапряжения
    120 В пост.
  • Дискретный ввод
  • Количество каналов дискретного ввода
    2
  • Тип каналов дискретного ввода
    Влажный контакт (Source)
  • Напряжение лог. 1
    +3.5 ~ +50 В
  • Напряжение лог. 0
    1 В макс.
  • Защита от перенапряжения
    70 В
  • Входное сопротивление
    10 кОм
  • Счетчик
  • Максимальное разрешение счетчика
    16 бит
  • Максимальная частота входного сигнала
    50 Гц
  • Минимальная ширина импульса
    10 мс
  • Дискретный вывод
  • Количество каналов дискретного вывода
    2
  • Тип каналов дискретного вывода
    Sink
    Тип 'открытый коллектор'
  • Максимальная нагрузка на канал
    700 мА
  • Напряжение нагрузки
    +3.5 ~ +50 В пост.
  • Установка значения при подаче питания
    Есть
  • Установка безопасного значения
    Есть
  • Защита от короткого замыкания
    Есть
  • Защита от перенапряжения
    60 В пост.
  • Условия эксплуатации
  • Рабочая температура, °C
    -25 ~ +75
  • Температура хранения, °C
    -30 ~ +75
  • Рабочая влажность, %
    10 ~ 95, без образования конденсата
  • Защита
  • Изоляция каналов внутренней логики
    2500 В пост.тока
  • Конструктивные свойства
  • Материал корпуса
    Пластик
  • Размеры и вес
  • Габаритные размеры, мм
    52 x 98 x 27
  • Монтаж
  • Монтаж
    На DIN-рейку
  • Комплект поставки
  • Комплект поставки
    Краткое руководство пользователя
    Устройство

Характеристики

ПроизводительICP DAS
КатегорияСерия tM
АртикулtM-AD4P2C2 CR
Мин. заказ1 шт

Похожие товары

tM-AD5 CR 5-channel Isolation Analog Input Module with High Voltage Protection (RoHS) tM-AD5 CR 5-channel Isolation Analog Input Module with High...
tM-AD5 CR
13 863 ₽
tM-AD5C CR 5-channel Isolation Current Input Module (RoHS) tM-AD5C CR 5-channel Isolation Current Input Module (RoHS)
tM-AD5C CR
13 863 ₽
tM-AD8 CR 8-channel Isolation Analog Input Module with High Voltage Protection (RoHS) tM-AD8 CR 8-channel Isolation Analog Input Module with High...
tM-AD8 CR
13 308 ₽
tM-AD8C CR 8-channel Isolation Current Input Module (RoHS) tM-AD8C CR 8-channel Isolation Current Input Module (RoHS)
tM-AD8C CR
12 958 ₽
tM-C8 CR 8-channel Isolation Digital Output Module (RoHS) tM-C8 CR 8-channel Isolation Digital Output Module (RoHS)
tM-C8 CR
9 801 ₽

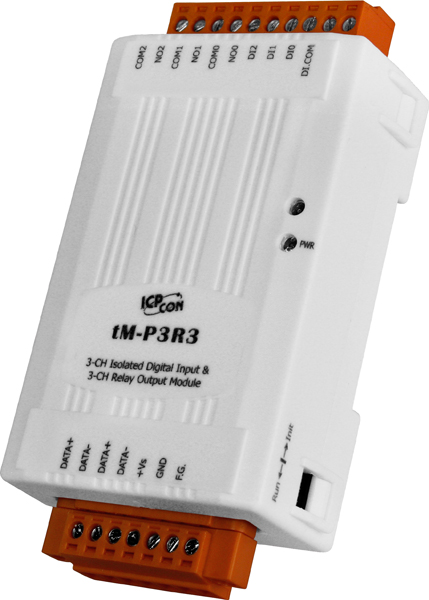

tM-P3R3 CR 3-channel Isolation Digital Input and 3-channel Relay Output Module(RoHS) tM-P3R3 CR 3-channel Isolation Digital Input and 3-channel Relay...
